Berechnungen am Grundstromkreis

<p>\begin{align}<br />I&amp;=\frac{U_{q}}{R_{i}+R_{a}}\\ \quad I_{k}&amp;=\frac{U_{q}}{R_{i}}\\  \frac{I}{I_{k}}&amp;=\frac{R_{i}}{R_{i}+R_{a}}=\frac{1}{1+x}, \quad \text { mit } x=\frac{R_{a}}{R_{i}}</p>
<p>\end{align}</p>


<p>\begin{align}<br />U&amp;=\frac{U_{q} R_{a}}{R_{i}+R_{a}}\\ U_{l}&amp;=U_{q} \\ \frac{U}{U_{l}}&amp;=\frac{R_{a}}{R_{i}+R_{a}}=\frac{x}{1+x}</p>
<p>\end{align}</p>


<p>\begin{align}<br />P_{a}=U I=\frac{U_{q}^{2} R_{a}}{\left(R_{i}+R_{a}\right)^{2}}=U_{l} I_{k} \frac{R_{i} R_{a}}{\left(R_{i}+R_{a}\right)^{2}}, \quad \frac{P_{a}}{P_{\text {angeb }}}=\frac{x}{(1+x)^{2}} </p>
<p>\end{align}</p>


<p>\begin{align}<br />P_{i}=I^{2} R_{i}=\frac{U_{q}^{2} R_{i}}{\left(R_{i}+R_{a}\right)^{2}}=U_{l} I_{k} \frac{R_{i}^{2}}{\left(R_{i}+R_{a}\right)^{2}}, &amp; \frac{P_{i}}{P_{\text {angeb }}}=\frac{1}{(1+x)^{2}} .<br />\end{align}</p>

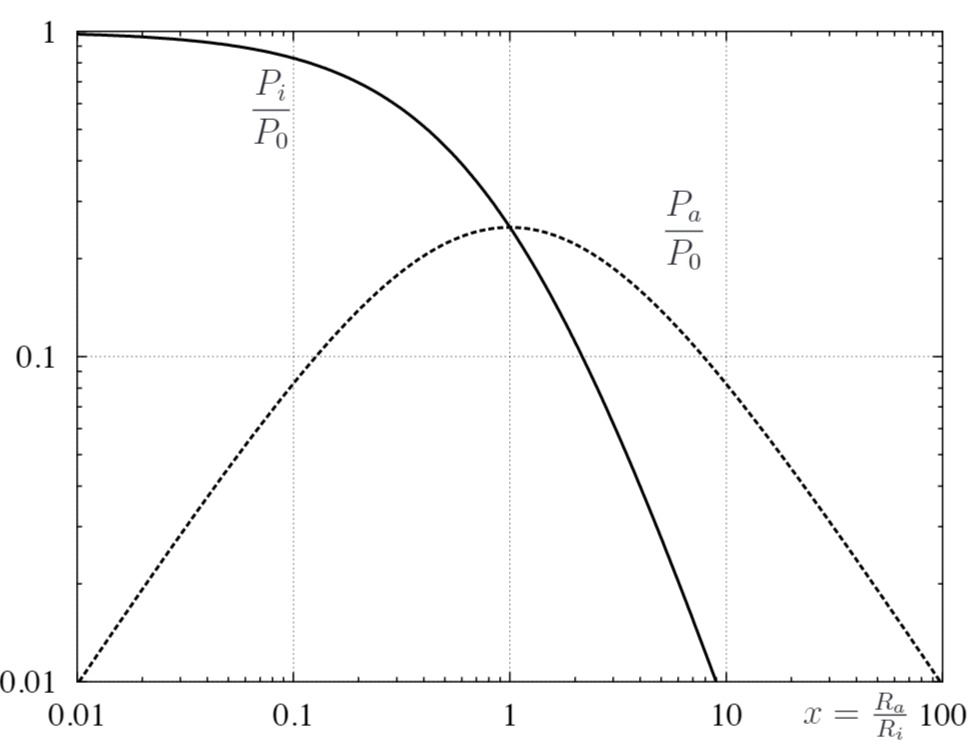

<p>Darstellung der berechneten Größen</p>


<p>Berechnen Sie für den angegebenen Grundstromkreis die normierten Größen \( I / I_{k}, U / U_{l}, \) \( P_{a} / P_{0} \) und \( P_{i} / P_{0} \) und stellen Sie sie in Abhängigkeit von \( x=R_{a} / R_{i} \) in doppelt logarithmischem Maßstab grafisch dar \( (0,01 \leq x \leq 100) \)</p>
<p>\( \quad U_{l} \quad \) Leerlaufspannung</p>
<p>\( \quad I_{k} \quad \) Kurzschlussstrom</p>
<p>\( \quad P_{a} \quad \) an \( R_{a} \) umgesetzte Leistung</p>
<p>\( \quad P_{i} \quad \) an \( R_{i} \) umgesetzte Leistung</p>
<p>\( \quad P_{0}=U_{l} \cdot I_{k} \quad \) Normierungsgröße</p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://storage.googleapis.com/max-academy-image-bucket/6050ebafea08853459e193f6.png" alt="Abbildung" /></p>
<p>Diskutieren Sie die Fälle \( x \ll 1, x=1 \) und \( x \gg 1 \) und kennzeichnen Sie sie im U-IDiagramm.</p>

Dies ist eine interaktive Aufgabe zu: Ersatzquellen mit praktischen Tipps zum Lösen und einer Zusammenfassung der nötigen Theorie

Netzwerkberechnung - Ersatzquellen | Aufgabe mit Lösung

Aufgabenstellung:

Lösungsweg:

Lösung:
