<p>\begin{align}<br />I_{y}&amp;=10 a^{3} t / 3 \\ <br />I_{z}&amp;=8 a^{3} t / 3 \\<br />I_{y z}&amp;=-2 a^{3} t \\\\ <br />I_{1}&amp;=5,028 a^{3} t \\ <br />I_{2}&amp;=0,9724 a^{3} t \\<br />\phi_{1}&amp;=-40,27^{\circ} <br />\end{align}</p>

<p>\begin{array}{|l|ccccc|c|} \hline &amp; \text { Profil 1 } &amp; \text { Profil 2 } &amp; \text { Profil 3 } &amp; \text { Profil 4 } &amp; \text { Profil 5 } &amp; \text { Summe } \\ \hline A_{i} &amp; t a &amp; t a &amp; 2 t a &amp; t a &amp; t a &amp; 6 t a \\ y_{S i} &amp; a &amp; a / 2 &amp; 0 &amp; -a / 2 &amp; -a &amp; \\ z_{S i} &amp; a / 2 &amp; a &amp; 0 &amp; -a &amp; -a / 2 &amp; \\ \hline I_{Y i} &amp; a^{3} t / 12 &amp; 0 &amp; 8 a^{3} t / 12 &amp; 0 &amp; a^{3} t / 12 &amp; 10 a^{3} t / 12 \\ I_{Z i} &amp; 0 &amp; a^{3} t / 12 &amp; 0 &amp; a^{3} t / 12 &amp; 0 &amp; 2 a^{3} t / 12 \\ \hline z_{S i}^{2} A_{i} &amp; a^{3} t / 4 &amp; a^{3} t &amp; 0 &amp; a^{3} t &amp; a^{3} t / 4 &amp; 5 a^{3} t / 2 \\ y_{S i}^{2} A_{i} &amp; a^{3} t &amp; a^{3} t / 4 &amp; 0 &amp; a^{3} t / 4 &amp; a^{3} t &amp; 5 a^{3} t / 2 \\ -y_{S i} z_{S i} A_{i} &amp; -a^{3} t / 2 &amp; -a^{3} t / 2 &amp; 0 &amp; -a^{3} t / 2 &amp; -a^{3} t / 2 &amp; -2 a^{3} t \\ \hline \end{array}</p>


<p>\begin{align}<br />I_{y}&amp;=\left(\frac{5}{6}+\frac{5}{2}\right) a^{3} t=\frac{10}{3} a^{3} t \\\\<br />I_{z}&amp;=\left(\frac{1}{6}+\frac{5}{2}\right) a^{3} t=\frac{8}{3} a^{3} t \\\\<br />I_{y z}&amp;=-2 a^{3} t <br />\end{align}</p>


<p>\begin{align}<br />\frac{I_{y}+I_{z}}{2}&amp;=\frac{10+8}{6} a^{3} t=3 a^{3} t \\<br />\frac{I_{y}-I_{z}}{2}&amp;=\frac{10-8}{6} a^{3} t=\frac{1}{3} a^{3} t<br />\end{align}</p>
<p><br /><br /></p>
<p>\begin{align}<br />\sqrt{\left(\frac{I_{y}-I_{z}}{2}\right)^{2}+I_{y z}^{2}}=\sqrt{\frac{1}{9}+4} a^{3} t=\frac{\sqrt{37}}{3} a^{3} t <br />\end{align}</p>


<p>\begin{align}<br />I_{1}&amp;=\left(3+\frac{\sqrt{37}}{3}\right) a^{3} t=5.028 a^{3} t \\\\<br />I_{2}&amp;=\left(3-\frac{\sqrt{37}}{3}\right) a^{3} t=0.9724 a^{3} t<br />\end{align}</p>


<p>\begin{align}<br />\tan \left(2 \phi_{H}\right)&amp;=\frac{-4 a^{3} t}{\frac{10}{3} a^{3} t-\frac{8}{3} a^{3} t} \\<br />&amp;=-\frac{12}{2}\\<br />&amp;=-6<br />\end{align}</p>


<p>\begin{align}<br />\Rightarrow 2 \phi_{H}=-80,54^{\circ} \\<br />I_{y z} &lt; 0 \quad \Rightarrow \phi_{1}=-40,27^{\circ} <br />\end{align}</p>

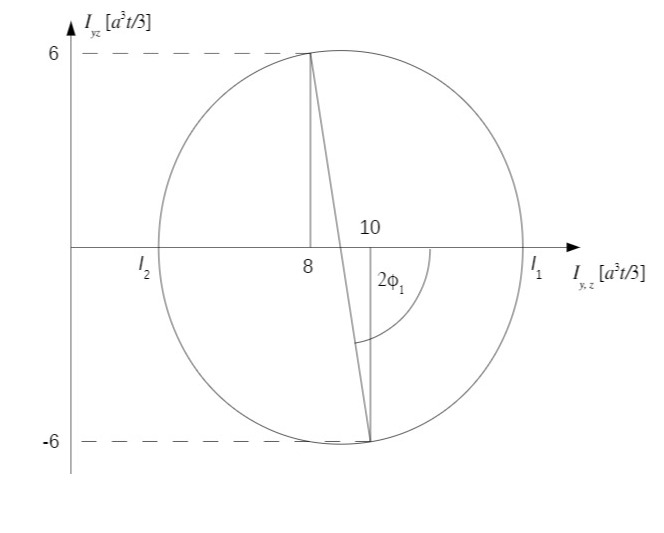

<p>Überprüfung: Mohrscher Trägheitskreis</p>


<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">

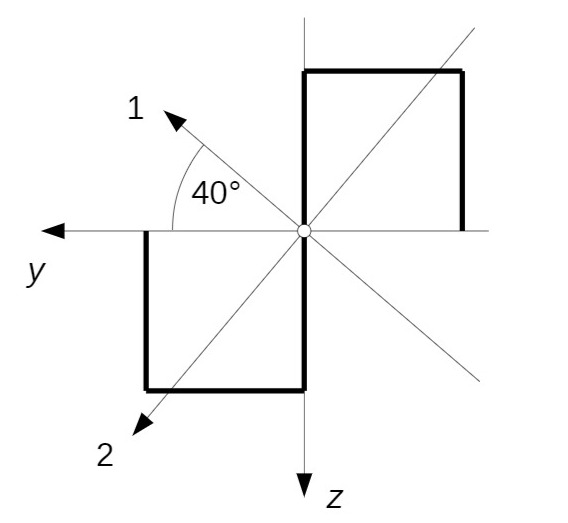

<p>Bestimmen Sie die Flächenträgheitsmomente, die Hauptträgheitsmomente und die Hauptachsen des abgebildeten dünnwandigen Profils und überprüfen Sie die Ergebnisse anhand des Mohrschen Trägheitskreises.</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/602f95ef2fe7b3a4e586ed20.png" alt="Abbildung" /></p>
<p> </p>
</div>
</div>
<p> </p>

Dies ist eine interaktive Aufgabe zu: Flächenträgheitsmomente mit praktischen Tipps zum Lösen und einer Zusammenfassung der nötigen Theorie

Balken - Flächenträgheitsmomente | Aufgabe mit Lösung

Aufgabenstellung:

Lösungsweg:

Lösung:
