8 / 11

Aufgabenstellung:

Gegeben ist die folgende Schaltung:

Abbildung

a) Skizzieren Sie die Ortskurve der Admittanz zwischen den Klemmen 2 und 3 .
b) Konstruieren Sie die Ortskurve der Impedanz zwischen den Klemmen 2 und 3 .
c) Zeichnen Sie den qualitativen Verlauf der Ortskurve der Impedanz für den Fall, dass die Schaltung genau eine Resonanzfrequenz besitzt.

Lösungsweg:

Drücke auf "Aufdecken" um dir den ersten Schritt der Lösung anzuzeigen

a) Ortskurve Admittanz

Abbildung

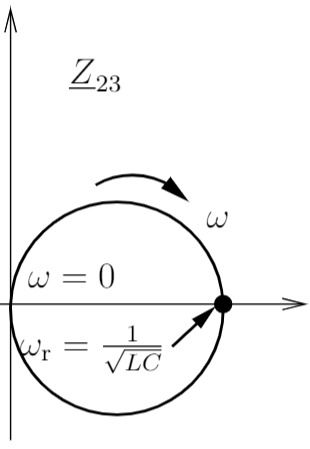

b) Ortskurve Impedanz

Abbildung

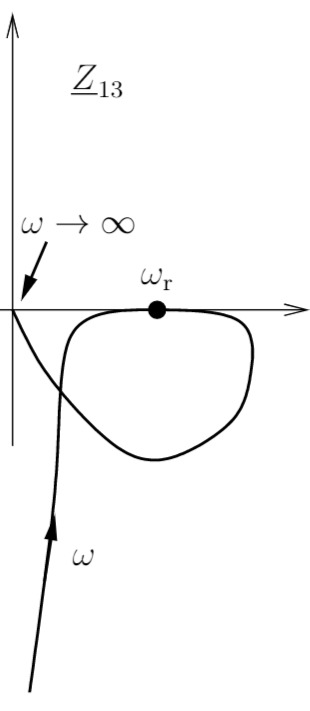

c) Ortskurve Impedanz qualitativ

Abbildung

Lösung:

Abbildung
