<p><div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;"><div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;"><p>Das dargestellte Fachwerk wird durch die Kräfte $F_{1}=F$ und $F_{2}=3 F$ belastet. Wie groß sind die Stabkrafte $S_{1}, S_{2}$ und $S_{3} ?$</p></div><div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;"><p><img src="https://storage.googleapis.com/max-academy-image-bucket/5efcdfccaf792d0067e079be.png" alt="Doppelt Belastetes Kraftwerk mit Fest-Loslagerung" width="291" height="169" /></p></div></div></p>

<p><div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;"><div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;"><p>Das dargestellte Fachwerk wird durch die Kräfte <mjx-container class="MathJax" jax="SVG"><svg alt="F_{1}=F" style="vertical-align: -0.339ex" xmlns="http://www.w3.org/2000/svg" width="7.079ex" height="1.878ex" role="img" focusable="false" viewBox="0 -680 3129.1 830" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-8967-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-8967-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-8967-TEX-N-3D" d="M56 347Q56 360 70 367H707Q722 359 722 347Q722 336 708 328L390 327H72Q56 332 56 347ZM56 153Q56 168 72 173H708Q722 163 722 153Q722 140 707 133H70Q56 140 56 153Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-8967-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-8967-TEX-N-31"></use></g></g></g><g data-mml-node="mo" transform="translate(1324.3, 0)"><use xlink:href="#MJX-8967-TEX-N-3D"></use></g><g data-mml-node="mi" transform="translate(2380.1, 0)"><use xlink:href="#MJX-8967-TEX-I-1D439"></use></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="F_{2}=3 F" style="vertical-align: -0.339ex" xmlns="http://www.w3.org/2000/svg" width="8.211ex" height="1.878ex" role="img" focusable="false" viewBox="0 -680 3629.1 830" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-8968-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-8968-TEX-N-32" d="M109 429Q82 429 66 447T50 491Q50 562 103 614T235 666Q326 666 387 610T449 465Q449 422 429 383T381 315T301 241Q265 210 201 149L142 93L218 92Q375 92 385 97Q392 99 409 186V189H449V186Q448 183 436 95T421 3V0H50V19V31Q50 38 56 46T86 81Q115 113 136 137Q145 147 170 174T204 211T233 244T261 278T284 308T305 340T320 369T333 401T340 431T343 464Q343 527 309 573T212 619Q179 619 154 602T119 569T109 550Q109 549 114 549Q132 549 151 535T170 489Q170 464 154 447T109 429Z"></path><path id="MJX-8968-TEX-N-3D" d="M56 347Q56 360 70 367H707Q722 359 722 347Q722 336 708 328L390 327H72Q56 332 56 347ZM56 153Q56 168 72 173H708Q722 163 722 153Q722 140 707 133H70Q56 140 56 153Z"></path><path id="MJX-8968-TEX-N-33" d="M127 463Q100 463 85 480T69 524Q69 579 117 622T233 665Q268 665 277 664Q351 652 390 611T430 522Q430 470 396 421T302 350L299 348Q299 347 308 345T337 336T375 315Q457 262 457 175Q457 96 395 37T238 -22Q158 -22 100 21T42 130Q42 158 60 175T105 193Q133 193 151 175T169 130Q169 119 166 110T159 94T148 82T136 74T126 70T118 67L114 66Q165 21 238 21Q293 21 321 74Q338 107 338 175V195Q338 290 274 322Q259 328 213 329L171 330L168 332Q166 335 166 348Q166 366 174 366Q202 366 232 371Q266 376 294 413T322 525V533Q322 590 287 612Q265 626 240 626Q208 626 181 615T143 592T132 580H135Q138 579 143 578T153 573T165 566T175 555T183 540T186 520Q186 498 172 481T127 463Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-8968-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-8968-TEX-N-32"></use></g></g></g><g data-mml-node="mo" transform="translate(1324.3, 0)"><use xlink:href="#MJX-8968-TEX-N-3D"></use></g><g data-mml-node="mn" transform="translate(2380.1, 0)"><use xlink:href="#MJX-8968-TEX-N-33"></use></g><g data-mml-node="mi" transform="translate(2880.1, 0)"><use xlink:href="#MJX-8968-TEX-I-1D439"></use></g></g></g></svg></mjx-container> belastet. Wie groß sind die Stabkrafte <mjx-container class="MathJax" jax="SVG"><svg alt="S_{1}, S_{2}" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="5.606ex" height="2.034ex" role="img" focusable="false" viewBox="0 -705 2477.8 899" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-8969-TEX-I-1D446" d="M308 24Q367 24 416 76T466 197Q466 260 414 284Q308 311 278 321T236 341Q176 383 176 462Q176 523 208 573T273 648Q302 673 343 688T407 704H418H425Q521 704 564 640Q565 640 577 653T603 682T623 704Q624 704 627 704T632 705Q645 705 645 698T617 577T585 459T569 456Q549 456 549 465Q549 471 550 475Q550 478 551 494T553 520Q553 554 544 579T526 616T501 641Q465 662 419 662Q362 662 313 616T263 510Q263 480 278 458T319 427Q323 425 389 408T456 390Q490 379 522 342T554 242Q554 216 546 186Q541 164 528 137T492 78T426 18T332 -20Q320 -22 298 -22Q199 -22 144 33L134 44L106 13Q83 -14 78 -18T65 -22Q52 -22 52 -14Q52 -11 110 221Q112 227 130 227H143Q149 221 149 216Q149 214 148 207T144 186T142 153Q144 114 160 87T203 47T255 29T308 24Z"></path><path id="MJX-8969-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-8969-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-8969-TEX-N-32" d="M109 429Q82 429 66 447T50 491Q50 562 103 614T235 666Q326 666 387 610T449 465Q449 422 429 383T381 315T301 241Q265 210 201 149L142 93L218 92Q375 92 385 97Q392 99 409 186V189H449V186Q448 183 436 95T421 3V0H50V19V31Q50 38 56 46T86 81Q115 113 136 137Q145 147 170 174T204 211T233 244T261 278T284 308T305 340T320 369T333 401T340 431T343 464Q343 527 309 573T212 619Q179 619 154 602T119 569T109 550Q109 549 114 549Q132 549 151 535T170 489Q170 464 154 447T109 429Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-8969-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-8969-TEX-N-31"></use></g></g></g><g data-mml-node="mo" transform="translate(1016.6, 0)"><use xlink:href="#MJX-8969-TEX-N-2C"></use></g><g data-mml-node="msub" transform="translate(1461.2, 0)"><g data-mml-node="mi"><use xlink:href="#MJX-8969-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-8969-TEX-N-32"></use></g></g></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="S_{3} ?" style="vertical-align: -0.375ex" xmlns="http://www.w3.org/2000/svg" width="3.368ex" height="1.97ex" role="img" focusable="false" viewBox="0 -705 1488.6 870.6" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-8970-TEX-I-1D446" d="M308 24Q367 24 416 76T466 197Q466 260 414 284Q308 311 278 321T236 341Q176 383 176 462Q176 523 208 573T273 648Q302 673 343 688T407 704H418H425Q521 704 564 640Q565 640 577 653T603 682T623 704Q624 704 627 704T632 705Q645 705 645 698T617 577T585 459T569 456Q549 456 549 465Q549 471 550 475Q550 478 551 494T553 520Q553 554 544 579T526 616T501 641Q465 662 419 662Q362 662 313 616T263 510Q263 480 278 458T319 427Q323 425 389 408T456 390Q490 379 522 342T554 242Q554 216 546 186Q541 164 528 137T492 78T426 18T332 -20Q320 -22 298 -22Q199 -22 144 33L134 44L106 13Q83 -14 78 -18T65 -22Q52 -22 52 -14Q52 -11 110 221Q112 227 130 227H143Q149 221 149 216Q149 214 148 207T144 186T142 153Q144 114 160 87T203 47T255 29T308 24Z"></path><path id="MJX-8970-TEX-N-33" d="M127 463Q100 463 85 480T69 524Q69 579 117 622T233 665Q268 665 277 664Q351 652 390 611T430 522Q430 470 396 421T302 350L299 348Q299 347 308 345T337 336T375 315Q457 262 457 175Q457 96 395 37T238 -22Q158 -22 100 21T42 130Q42 158 60 175T105 193Q133 193 151 175T169 130Q169 119 166 110T159 94T148 82T136 74T126 70T118 67L114 66Q165 21 238 21Q293 21 321 74Q338 107 338 175V195Q338 290 274 322Q259 328 213 329L171 330L168 332Q166 335 166 348Q166 366 174 366Q202 366 232 371Q266 376 294 413T322 525V533Q322 590 287 612Q265 626 240 626Q208 626 181 615T143 592T132 580H135Q138 579 143 578T153 573T165 566T175 555T183 540T186 520Q186 498 172 481T127 463Z"></path><path id="MJX-8970-TEX-N-3F" d="M226 668Q190 668 162 656T124 632L114 621Q116 621 119 620T130 616T145 607T157 591T162 567Q162 544 147 529T109 514T71 528T55 566Q55 625 100 661T199 704Q201 704 210 704T224 705H228Q281 705 320 692T378 656T407 612T416 567Q416 503 361 462Q267 395 247 303Q242 279 242 241V224Q242 205 239 202T222 198T205 201T202 218V249Q204 320 220 371T255 445T292 491T315 537Q317 546 317 574V587Q317 604 315 615T304 640T277 661T226 668ZM162 61Q162 89 180 105T224 121Q247 119 264 104T281 61Q281 31 264 16T222 1Q197 1 180 16T162 61Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-8970-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-8970-TEX-N-33"></use></g></g></g><g data-mml-node="mo" transform="translate(1016.6, 0)"><use xlink:href="#MJX-8970-TEX-N-3F"></use></g></g></g></svg></mjx-container></p></div><div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;"><p><img src="https://storage.googleapis.com/max-academy-image-bucket/5efcdfccaf792d0067e079be.png" alt="Doppelt Belastetes Kraftwerk mit Fest-Loslagerung" width="291" height="169" /></p></div></div></p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Die Stäbe 2, 8 und 9 des dargestellten symmetrischen Fachwerks haben die gleiche Länge. Der Stab 5 ist orthogonal zu den ebenfalls gleich langen Stäben 1 und 7. Das Fachwerk wird durch eine Kraft $F$ belastet.</p>
<p>Bestimme die Lagerreaktionen.</p>
<p>Welche Stäbe sind Nullstäbe?</p>
<p>Wie groß sind die Stabkräfte $S_{9}$ und $S_{10} ?$</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p><img src="https://storage.googleapis.com/max-academy-image-bucket/5efce5f9af792d0067e079c6.png" alt="11 Stab Fachwerk mit zentrischer Belastung" width="302" height="191" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Die Stäbe 2, 8 und 9 des dargestellten symmetrischen Fachwerks haben die gleiche Länge. Der Stab 5 ist orthogonal zu den ebenfalls gleich langen Stäben 1 und 7. Das Fachwerk wird durch eine Kraft <mjx-container class="MathJax" jax="SVG"><svg alt="F" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.695ex" height="1.538ex" role="img" focusable="false" viewBox="0 -680 749 680" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1747-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1747-TEX-I-1D439"></use></g></g></g></svg></mjx-container> belastet.</p>
<p>Bestimme die Lagerreaktionen.</p>
<p>Welche Stäbe sind Nullstäbe?</p>
<p>Wie groß sind die Stabkräfte <mjx-container class="MathJax" jax="SVG"><svg alt="S_{9}" style="vertical-align: -0.375ex" xmlns="http://www.w3.org/2000/svg" width="2.3ex" height="1.97ex" role="img" focusable="false" viewBox="0 -705 1016.6 870.6" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1748-TEX-I-1D446" d="M308 24Q367 24 416 76T466 197Q466 260 414 284Q308 311 278 321T236 341Q176 383 176 462Q176 523 208 573T273 648Q302 673 343 688T407 704H418H425Q521 704 564 640Q565 640 577 653T603 682T623 704Q624 704 627 704T632 705Q645 705 645 698T617 577T585 459T569 456Q549 456 549 465Q549 471 550 475Q550 478 551 494T553 520Q553 554 544 579T526 616T501 641Q465 662 419 662Q362 662 313 616T263 510Q263 480 278 458T319 427Q323 425 389 408T456 390Q490 379 522 342T554 242Q554 216 546 186Q541 164 528 137T492 78T426 18T332 -20Q320 -22 298 -22Q199 -22 144 33L134 44L106 13Q83 -14 78 -18T65 -22Q52 -22 52 -14Q52 -11 110 221Q112 227 130 227H143Q149 221 149 216Q149 214 148 207T144 186T142 153Q144 114 160 87T203 47T255 29T308 24Z"></path><path id="MJX-1748-TEX-N-39" d="M352 287Q304 211 232 211Q154 211 104 270T44 396Q42 412 42 436V444Q42 537 111 606Q171 666 243 666Q245 666 249 666T257 665H261Q273 665 286 663T323 651T370 619T413 560Q456 472 456 334Q456 194 396 97Q361 41 312 10T208 -22Q147 -22 108 7T68 93T121 149Q143 149 158 135T173 96Q173 78 164 65T148 49T135 44L131 43Q131 41 138 37T164 27T206 22H212Q272 22 313 86Q352 142 352 280V287ZM244 248Q292 248 321 297T351 430Q351 508 343 542Q341 552 337 562T323 588T293 615T246 625Q208 625 181 598Q160 576 154 546T147 441Q147 358 152 329T172 282Q197 248 244 248Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-1748-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-1748-TEX-N-39"></use></g></g></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="S_{10} ?" style="vertical-align: -0.375ex" xmlns="http://www.w3.org/2000/svg" width="4.168ex" height="1.97ex" role="img" focusable="false" viewBox="0 -705 1842.1 870.6" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1749-TEX-I-1D446" d="M308 24Q367 24 416 76T466 197Q466 260 414 284Q308 311 278 321T236 341Q176 383 176 462Q176 523 208 573T273 648Q302 673 343 688T407 704H418H425Q521 704 564 640Q565 640 577 653T603 682T623 704Q624 704 627 704T632 705Q645 705 645 698T617 577T585 459T569 456Q549 456 549 465Q549 471 550 475Q550 478 551 494T553 520Q553 554 544 579T526 616T501 641Q465 662 419 662Q362 662 313 616T263 510Q263 480 278 458T319 427Q323 425 389 408T456 390Q490 379 522 342T554 242Q554 216 546 186Q541 164 528 137T492 78T426 18T332 -20Q320 -22 298 -22Q199 -22 144 33L134 44L106 13Q83 -14 78 -18T65 -22Q52 -22 52 -14Q52 -11 110 221Q112 227 130 227H143Q149 221 149 216Q149 214 148 207T144 186T142 153Q144 114 160 87T203 47T255 29T308 24Z"></path><path id="MJX-1749-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-1749-TEX-N-30" d="M96 585Q152 666 249 666Q297 666 345 640T423 548Q460 465 460 320Q460 165 417 83Q397 41 362 16T301 -15T250 -22Q224 -22 198 -16T137 16T82 83Q39 165 39 320Q39 494 96 585ZM321 597Q291 629 250 629Q208 629 178 597Q153 571 145 525T137 333Q137 175 145 125T181 46Q209 16 250 16Q290 16 318 46Q347 76 354 130T362 333Q362 478 354 524T321 597Z"></path><path id="MJX-1749-TEX-N-3F" d="M226 668Q190 668 162 656T124 632L114 621Q116 621 119 620T130 616T145 607T157 591T162 567Q162 544 147 529T109 514T71 528T55 566Q55 625 100 661T199 704Q201 704 210 704T224 705H228Q281 705 320 692T378 656T407 612T416 567Q416 503 361 462Q267 395 247 303Q242 279 242 241V224Q242 205 239 202T222 198T205 201T202 218V249Q204 320 220 371T255 445T292 491T315 537Q317 546 317 574V587Q317 604 315 615T304 640T277 661T226 668ZM162 61Q162 89 180 105T224 121Q247 119 264 104T281 61Q281 31 264 16T222 1Q197 1 180 16T162 61Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-1749-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-1749-TEX-N-31"></use><use xlink:href="#MJX-1749-TEX-N-30" transform="translate(500, 0)"></use></g></g></g><g data-mml-node="mo" transform="translate(1370.1, 0)"><use xlink:href="#MJX-1749-TEX-N-3F"></use></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p><img src="https://storage.googleapis.com/max-academy-image-bucket/5efce5f9af792d0067e079c6.png" alt="11 Stab Fachwerk mit zentrischer Belastung" width="302" height="191" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;"><div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;"><p class="horizontalLayoutText">Das dargestellte ebene Fachwerk wird durch zwei Kräfte $F$ belastet.</p><p class="horizontalLayoutText"><strong>Gesucht:</strong></p><ol><li class="horizontalLayoutText">Auflagerkräfte</li><li class="horizontalLayoutText">Kräfte in den Stäben 4,5 und 6 mit Hilfe des Ritterschen Schnitts.</li></ol><p class="horizontalLayoutText"><strong>Gegeben:</strong><br />$F, l$</p></div><div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;"><p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f34298689a1e2006f9ee74b.png" alt="Das Fachwerk wird durch zwei Kräfte belastet." width="678" height="694" /></p></div></div><p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;"><div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;"><p class="horizontalLayoutText">Das dargestellte ebene Fachwerk wird durch zwei Kräfte <mjx-container class="MathJax" jax="SVG"><svg alt="F" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.695ex" height="1.538ex" role="img" focusable="false" viewBox="0 -680 749 680" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1764-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1764-TEX-I-1D439"></use></g></g></g></svg></mjx-container> belastet.</p><p class="horizontalLayoutText"><strong>Gesucht:</strong></p><ol><li class="horizontalLayoutText">Auflagerkräfte</li><li class="horizontalLayoutText">Kräfte in den Stäben 4,5 und 6 mit Hilfe des Ritterschen Schnitts.</li></ol><p class="horizontalLayoutText"><strong>Gegeben:</strong><br /><mjx-container class="MathJax" jax="SVG"><svg alt="F, l" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="3.375ex" height="2.009ex" role="img" focusable="false" viewBox="0 -694 1491.7 888" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1765-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-1765-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-1765-TEX-I-1D459" d="M117 59Q117 26 142 26Q179 26 205 131Q211 151 215 152Q217 153 225 153H229Q238 153 241 153T246 151T248 144Q247 138 245 128T234 90T214 43T183 6T137 -11Q101 -11 70 11T38 85Q38 97 39 102L104 360Q167 615 167 623Q167 626 166 628T162 632T157 634T149 635T141 636T132 637T122 637Q112 637 109 637T101 638T95 641T94 647Q94 649 96 661Q101 680 107 682T179 688Q194 689 213 690T243 693T254 694Q266 694 266 686Q266 675 193 386T118 83Q118 81 118 75T117 65V59Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1765-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(749, 0)"><use xlink:href="#MJX-1765-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(1193.7, 0)"><use xlink:href="#MJX-1765-TEX-I-1D459"></use></g></g></g></svg></mjx-container></p></div><div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;"><p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f34298689a1e2006f9ee74b.png" alt="Das Fachwerk wird durch zwei Kräfte belastet." width="678" height="694" /></p></div></div><p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<p class="horizontalLayoutText">Das dargestellte, ebene Fachwerk wird durch zwei Kräfte $F$ belastet. </p>
<p class="horizontalLayoutText"> </p>
<p class="horizontalLayoutText"><strong>Gesucht:</strong></p>
<ol>
<li class="horizontalLayoutText">Offensichtliche Nullstäbe</li>
<li class="horizontalLayoutText">Auflagerkräfte in den Punkten $A, B$ und $C$</li>
<li class="horizontalLayoutText">Kräfte in den Stäben $8,9$ und $10$. Geben Sie jeweils an, ob es sich um einen Zug- oder Druckstab handelt.</li>
</ol>
<p class="horizontalLayoutText"><strong>Gegeben:</strong><br />$F, l$</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f342cb189a1e2006f9ee74e.png" alt="Das Fachwerk wird durch zwei Kräfte belastet." width="736" height="763" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<p class="horizontalLayoutText">Das dargestellte, ebene Fachwerk wird durch zwei Kräfte <mjx-container class="MathJax" jax="SVG"><svg alt="F" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.695ex" height="1.538ex" role="img" focusable="false" viewBox="0 -680 749 680" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2117-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2117-TEX-I-1D439"></use></g></g></g></svg></mjx-container> belastet. </p>
<p class="horizontalLayoutText"> </p>
<p class="horizontalLayoutText"><strong>Gesucht:</strong></p>
<ol>
<li class="horizontalLayoutText">Offensichtliche Nullstäbe</li>
<li class="horizontalLayoutText">Auflagerkräfte in den Punkten <mjx-container class="MathJax" jax="SVG"><svg alt="A, B" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="4.42ex" height="2.059ex" role="img" focusable="false" viewBox="0 -716 1953.7 910" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2118-TEX-I-1D434" d="M208 74Q208 50 254 46Q272 46 272 35Q272 34 270 22Q267 8 264 4T251 0Q249 0 239 0T205 1T141 2Q70 2 50 0H42Q35 7 35 11Q37 38 48 46H62Q132 49 164 96Q170 102 345 401T523 704Q530 716 547 716H555H572Q578 707 578 706L606 383Q634 60 636 57Q641 46 701 46Q726 46 726 36Q726 34 723 22Q720 7 718 4T704 0Q701 0 690 0T651 1T578 2Q484 2 455 0H443Q437 6 437 9T439 27Q443 40 445 43L449 46H469Q523 49 533 63L521 213H283L249 155Q208 86 208 74ZM516 260Q516 271 504 416T490 562L463 519Q447 492 400 412L310 260L413 259Q516 259 516 260Z"></path><path id="MJX-2118-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2118-TEX-I-1D435" d="M231 637Q204 637 199 638T194 649Q194 676 205 682Q206 683 335 683Q594 683 608 681Q671 671 713 636T756 544Q756 480 698 429T565 360L555 357Q619 348 660 311T702 219Q702 146 630 78T453 1Q446 0 242 0Q42 0 39 2Q35 5 35 10Q35 17 37 24Q42 43 47 45Q51 46 62 46H68Q95 46 128 49Q142 52 147 61Q150 65 219 339T288 628Q288 635 231 637ZM649 544Q649 574 634 600T585 634Q578 636 493 637Q473 637 451 637T416 636H403Q388 635 384 626Q382 622 352 506Q352 503 351 500L320 374H401Q482 374 494 376Q554 386 601 434T649 544ZM595 229Q595 273 572 302T512 336Q506 337 429 337Q311 337 310 336Q310 334 293 263T258 122L240 52Q240 48 252 48T333 46Q422 46 429 47Q491 54 543 105T595 229Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2118-TEX-I-1D434"></use></g><g data-mml-node="mo" transform="translate(750, 0)"><use xlink:href="#MJX-2118-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(1194.7, 0)"><use xlink:href="#MJX-2118-TEX-I-1D435"></use></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="C" style="vertical-align: -0.05ex" xmlns="http://www.w3.org/2000/svg" width="1.719ex" height="1.645ex" role="img" focusable="false" viewBox="0 -705 760 727" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2119-TEX-I-1D436" d="M50 252Q50 367 117 473T286 641T490 704Q580 704 633 653Q642 643 648 636T656 626L657 623Q660 623 684 649Q691 655 699 663T715 679T725 690L740 705H746Q760 705 760 698Q760 694 728 561Q692 422 692 421Q690 416 687 415T669 413H653Q647 419 647 422Q647 423 648 429T650 449T651 481Q651 552 619 605T510 659Q484 659 454 652T382 628T299 572T226 479Q194 422 175 346T156 222Q156 108 232 58Q280 24 350 24Q441 24 512 92T606 240Q610 253 612 255T628 257Q648 257 648 248Q648 243 647 239Q618 132 523 55T319 -22Q206 -22 128 53T50 252Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2119-TEX-I-1D436"></use></g></g></g></svg></mjx-container></li>
<li class="horizontalLayoutText">Kräfte in den Stäben <mjx-container class="MathJax" jax="SVG"><svg alt="8,9" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="3.268ex" height="1.946ex" role="img" focusable="false" viewBox="0 -666 1444.7 860" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2120-TEX-N-38" d="M70 417T70 494T124 618T248 666Q319 666 374 624T429 515Q429 485 418 459T392 417T361 389T335 371T324 363L338 354Q352 344 366 334T382 323Q457 264 457 174Q457 95 399 37T249 -22Q159 -22 101 29T43 155Q43 263 172 335L154 348Q133 361 127 368Q70 417 70 494ZM286 386L292 390Q298 394 301 396T311 403T323 413T334 425T345 438T355 454T364 471T369 491T371 513Q371 556 342 586T275 624Q268 625 242 625Q201 625 165 599T128 534Q128 511 141 492T167 463T217 431Q224 426 228 424L286 386ZM250 21Q308 21 350 55T392 137Q392 154 387 169T375 194T353 216T330 234T301 253T274 270Q260 279 244 289T218 306L210 311Q204 311 181 294T133 239T107 157Q107 98 150 60T250 21Z"></path><path id="MJX-2120-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2120-TEX-N-39" d="M352 287Q304 211 232 211Q154 211 104 270T44 396Q42 412 42 436V444Q42 537 111 606Q171 666 243 666Q245 666 249 666T257 665H261Q273 665 286 663T323 651T370 619T413 560Q456 472 456 334Q456 194 396 97Q361 41 312 10T208 -22Q147 -22 108 7T68 93T121 149Q143 149 158 135T173 96Q173 78 164 65T148 49T135 44L131 43Q131 41 138 37T164 27T206 22H212Q272 22 313 86Q352 142 352 280V287ZM244 248Q292 248 321 297T351 430Q351 508 343 542Q341 552 337 562T323 588T293 615T246 625Q208 625 181 598Q160 576 154 546T147 441Q147 358 152 329T172 282Q197 248 244 248Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mn"><use xlink:href="#MJX-2120-TEX-N-38"></use></g><g data-mml-node="mo" transform="translate(500, 0)"><use xlink:href="#MJX-2120-TEX-N-2C"></use></g><g data-mml-node="mn" transform="translate(944.7, 0)"><use xlink:href="#MJX-2120-TEX-N-39"></use></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="10" style="vertical-align: -0.05ex" xmlns="http://www.w3.org/2000/svg" width="2.262ex" height="1.557ex" role="img" focusable="false" viewBox="0 -666 1000 688" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2121-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-2121-TEX-N-30" d="M96 585Q152 666 249 666Q297 666 345 640T423 548Q460 465 460 320Q460 165 417 83Q397 41 362 16T301 -15T250 -22Q224 -22 198 -16T137 16T82 83Q39 165 39 320Q39 494 96 585ZM321 597Q291 629 250 629Q208 629 178 597Q153 571 145 525T137 333Q137 175 145 125T181 46Q209 16 250 16Q290 16 318 46Q347 76 354 130T362 333Q362 478 354 524T321 597Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mn"><use xlink:href="#MJX-2121-TEX-N-31"></use><use xlink:href="#MJX-2121-TEX-N-30" transform="translate(500, 0)"></use></g></g></g></svg></mjx-container>. Geben Sie jeweils an, ob es sich um einen Zug- oder Druckstab handelt.</li>
</ol>
<p class="horizontalLayoutText"><strong>Gegeben:</strong><br /><mjx-container class="MathJax" jax="SVG"><svg alt="F, l" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="3.375ex" height="2.009ex" role="img" focusable="false" viewBox="0 -694 1491.7 888" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2122-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-2122-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2122-TEX-I-1D459" d="M117 59Q117 26 142 26Q179 26 205 131Q211 151 215 152Q217 153 225 153H229Q238 153 241 153T246 151T248 144Q247 138 245 128T234 90T214 43T183 6T137 -11Q101 -11 70 11T38 85Q38 97 39 102L104 360Q167 615 167 623Q167 626 166 628T162 632T157 634T149 635T141 636T132 637T122 637Q112 637 109 637T101 638T95 641T94 647Q94 649 96 661Q101 680 107 682T179 688Q194 689 213 690T243 693T254 694Q266 694 266 686Q266 675 193 386T118 83Q118 81 118 75T117 65V59Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2122-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(749, 0)"><use xlink:href="#MJX-2122-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(1193.7, 0)"><use xlink:href="#MJX-2122-TEX-I-1D459"></use></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f342cb189a1e2006f9ee74e.png" alt="Das Fachwerk wird durch zwei Kräfte belastet." width="736" height="763" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<p class="horizontalLayoutText">Das dargestellte, ebene Fachwerk wird durch zwei Kräfte $F$ belastet.</p>
<p class="horizontalLayoutText"><br /><strong>Gesucht:</strong></p>
<ol>
<li class="horizontalLayoutText">Die Offensichtlichen Nullstäbe</li>
<li class="horizontalLayoutText">Auflagerkräfte in den Punkten $A, B$ und $C$</li>
<li class="horizontalLayoutText">Kräfte in den Stäben $8,9$ und $10$ Geben Sie jeweils an, ob es sich um einen Zug- oder Druckstab handelt.</li>
</ol>
<p class="horizontalLayoutText"><strong>Gegeben:</strong><br />$F, l$</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f342edb89a1e2006f9ee750.png" alt="Fachwerk wird durch zwei Kräfte belastet" width="753" height="614" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<p class="horizontalLayoutText">Das dargestellte, ebene Fachwerk wird durch zwei Kräfte <mjx-container class="MathJax" jax="SVG"><svg alt="F" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.695ex" height="1.538ex" role="img" focusable="false" viewBox="0 -680 749 680" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2132-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2132-TEX-I-1D439"></use></g></g></g></svg></mjx-container> belastet.</p>
<p class="horizontalLayoutText"><br /><strong>Gesucht:</strong></p>
<ol>
<li class="horizontalLayoutText">Die Offensichtlichen Nullstäbe</li>
<li class="horizontalLayoutText">Auflagerkräfte in den Punkten <mjx-container class="MathJax" jax="SVG"><svg alt="A, B" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="4.42ex" height="2.059ex" role="img" focusable="false" viewBox="0 -716 1953.7 910" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2133-TEX-I-1D434" d="M208 74Q208 50 254 46Q272 46 272 35Q272 34 270 22Q267 8 264 4T251 0Q249 0 239 0T205 1T141 2Q70 2 50 0H42Q35 7 35 11Q37 38 48 46H62Q132 49 164 96Q170 102 345 401T523 704Q530 716 547 716H555H572Q578 707 578 706L606 383Q634 60 636 57Q641 46 701 46Q726 46 726 36Q726 34 723 22Q720 7 718 4T704 0Q701 0 690 0T651 1T578 2Q484 2 455 0H443Q437 6 437 9T439 27Q443 40 445 43L449 46H469Q523 49 533 63L521 213H283L249 155Q208 86 208 74ZM516 260Q516 271 504 416T490 562L463 519Q447 492 400 412L310 260L413 259Q516 259 516 260Z"></path><path id="MJX-2133-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2133-TEX-I-1D435" d="M231 637Q204 637 199 638T194 649Q194 676 205 682Q206 683 335 683Q594 683 608 681Q671 671 713 636T756 544Q756 480 698 429T565 360L555 357Q619 348 660 311T702 219Q702 146 630 78T453 1Q446 0 242 0Q42 0 39 2Q35 5 35 10Q35 17 37 24Q42 43 47 45Q51 46 62 46H68Q95 46 128 49Q142 52 147 61Q150 65 219 339T288 628Q288 635 231 637ZM649 544Q649 574 634 600T585 634Q578 636 493 637Q473 637 451 637T416 636H403Q388 635 384 626Q382 622 352 506Q352 503 351 500L320 374H401Q482 374 494 376Q554 386 601 434T649 544ZM595 229Q595 273 572 302T512 336Q506 337 429 337Q311 337 310 336Q310 334 293 263T258 122L240 52Q240 48 252 48T333 46Q422 46 429 47Q491 54 543 105T595 229Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2133-TEX-I-1D434"></use></g><g data-mml-node="mo" transform="translate(750, 0)"><use xlink:href="#MJX-2133-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(1194.7, 0)"><use xlink:href="#MJX-2133-TEX-I-1D435"></use></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="C" style="vertical-align: -0.05ex" xmlns="http://www.w3.org/2000/svg" width="1.719ex" height="1.645ex" role="img" focusable="false" viewBox="0 -705 760 727" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2134-TEX-I-1D436" d="M50 252Q50 367 117 473T286 641T490 704Q580 704 633 653Q642 643 648 636T656 626L657 623Q660 623 684 649Q691 655 699 663T715 679T725 690L740 705H746Q760 705 760 698Q760 694 728 561Q692 422 692 421Q690 416 687 415T669 413H653Q647 419 647 422Q647 423 648 429T650 449T651 481Q651 552 619 605T510 659Q484 659 454 652T382 628T299 572T226 479Q194 422 175 346T156 222Q156 108 232 58Q280 24 350 24Q441 24 512 92T606 240Q610 253 612 255T628 257Q648 257 648 248Q648 243 647 239Q618 132 523 55T319 -22Q206 -22 128 53T50 252Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2134-TEX-I-1D436"></use></g></g></g></svg></mjx-container></li>
<li class="horizontalLayoutText">Kräfte in den Stäben <mjx-container class="MathJax" jax="SVG"><svg alt="8,9" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="3.268ex" height="1.946ex" role="img" focusable="false" viewBox="0 -666 1444.7 860" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2135-TEX-N-38" d="M70 417T70 494T124 618T248 666Q319 666 374 624T429 515Q429 485 418 459T392 417T361 389T335 371T324 363L338 354Q352 344 366 334T382 323Q457 264 457 174Q457 95 399 37T249 -22Q159 -22 101 29T43 155Q43 263 172 335L154 348Q133 361 127 368Q70 417 70 494ZM286 386L292 390Q298 394 301 396T311 403T323 413T334 425T345 438T355 454T364 471T369 491T371 513Q371 556 342 586T275 624Q268 625 242 625Q201 625 165 599T128 534Q128 511 141 492T167 463T217 431Q224 426 228 424L286 386ZM250 21Q308 21 350 55T392 137Q392 154 387 169T375 194T353 216T330 234T301 253T274 270Q260 279 244 289T218 306L210 311Q204 311 181 294T133 239T107 157Q107 98 150 60T250 21Z"></path><path id="MJX-2135-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2135-TEX-N-39" d="M352 287Q304 211 232 211Q154 211 104 270T44 396Q42 412 42 436V444Q42 537 111 606Q171 666 243 666Q245 666 249 666T257 665H261Q273 665 286 663T323 651T370 619T413 560Q456 472 456 334Q456 194 396 97Q361 41 312 10T208 -22Q147 -22 108 7T68 93T121 149Q143 149 158 135T173 96Q173 78 164 65T148 49T135 44L131 43Q131 41 138 37T164 27T206 22H212Q272 22 313 86Q352 142 352 280V287ZM244 248Q292 248 321 297T351 430Q351 508 343 542Q341 552 337 562T323 588T293 615T246 625Q208 625 181 598Q160 576 154 546T147 441Q147 358 152 329T172 282Q197 248 244 248Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mn"><use xlink:href="#MJX-2135-TEX-N-38"></use></g><g data-mml-node="mo" transform="translate(500, 0)"><use xlink:href="#MJX-2135-TEX-N-2C"></use></g><g data-mml-node="mn" transform="translate(944.7, 0)"><use xlink:href="#MJX-2135-TEX-N-39"></use></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="10" style="vertical-align: -0.05ex" xmlns="http://www.w3.org/2000/svg" width="2.262ex" height="1.557ex" role="img" focusable="false" viewBox="0 -666 1000 688" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2136-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-2136-TEX-N-30" d="M96 585Q152 666 249 666Q297 666 345 640T423 548Q460 465 460 320Q460 165 417 83Q397 41 362 16T301 -15T250 -22Q224 -22 198 -16T137 16T82 83Q39 165 39 320Q39 494 96 585ZM321 597Q291 629 250 629Q208 629 178 597Q153 571 145 525T137 333Q137 175 145 125T181 46Q209 16 250 16Q290 16 318 46Q347 76 354 130T362 333Q362 478 354 524T321 597Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mn"><use xlink:href="#MJX-2136-TEX-N-31"></use><use xlink:href="#MJX-2136-TEX-N-30" transform="translate(500, 0)"></use></g></g></g></svg></mjx-container> Geben Sie jeweils an, ob es sich um einen Zug- oder Druckstab handelt.</li>
</ol>
<p class="horizontalLayoutText"><strong>Gegeben:</strong><br /><mjx-container class="MathJax" jax="SVG"><svg alt="F, l" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="3.375ex" height="2.009ex" role="img" focusable="false" viewBox="0 -694 1491.7 888" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2137-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-2137-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2137-TEX-I-1D459" d="M117 59Q117 26 142 26Q179 26 205 131Q211 151 215 152Q217 153 225 153H229Q238 153 241 153T246 151T248 144Q247 138 245 128T234 90T214 43T183 6T137 -11Q101 -11 70 11T38 85Q38 97 39 102L104 360Q167 615 167 623Q167 626 166 628T162 632T157 634T149 635T141 636T132 637T122 637Q112 637 109 637T101 638T95 641T94 647Q94 649 96 661Q101 680 107 682T179 688Q194 689 213 690T243 693T254 694Q266 694 266 686Q266 675 193 386T118 83Q118 81 118 75T117 65V59Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2137-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(749, 0)"><use xlink:href="#MJX-2137-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(1193.7, 0)"><use xlink:href="#MJX-2137-TEX-I-1D459"></use></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f342edb89a1e2006f9ee750.png" alt="Fachwerk wird durch zwei Kräfte belastet" width="753" height="614" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<p class="horizontalLayoutText">Das dargestellte, ebene Fachwerk wird durch die Kräfte $F_{1}$ und $F_{2}$ belastet. <br /><br /><strong>Gesucht:</strong></p>
<ol>
<li class="horizontalLayoutText">sind die Auflagerkräfte in $A$ und $B$,</li>
<li class="horizontalLayoutText">die offensichtlichen Nullstäbe,</li>
<li class="horizontalLayoutText">die Kräfte in den Stäben 6,7 und 8 mit Hilfe des Schnitts nach Ritter und</li>
<li class="horizontalLayoutText">die Kräfte in den Stäben 11,17 und 18 .</li>
</ol>
<p>Geben Sie bei allen berechneten Stabkräften an, ob es sich bei den jeweiligen Stab um einen Zug- oder Druckstab handelt.</p>
<p class="horizontalLayoutText"><strong>Gegeben:</strong><br />$F_{1}=F, F_{2}=2 F, l$</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f3431b389a1e2006f9ee755.png" alt="Fachwerk wird durch zwei Kräfte belastet" width="750" height="748" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<p class="horizontalLayoutText">Das dargestellte, ebene Fachwerk wird durch die Kräfte <mjx-container class="MathJax" jax="SVG"><svg alt="F_{1}" style="vertical-align: -0.339ex" xmlns="http://www.w3.org/2000/svg" width="2.368ex" height="1.878ex" role="img" focusable="false" viewBox="0 -680 1046.6 830" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2149-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-2149-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-2149-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-2149-TEX-N-31"></use></g></g></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="F_{2}" style="vertical-align: -0.339ex" xmlns="http://www.w3.org/2000/svg" width="2.368ex" height="1.878ex" role="img" focusable="false" viewBox="0 -680 1046.6 830" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2150-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-2150-TEX-N-32" d="M109 429Q82 429 66 447T50 491Q50 562 103 614T235 666Q326 666 387 610T449 465Q449 422 429 383T381 315T301 241Q265 210 201 149L142 93L218 92Q375 92 385 97Q392 99 409 186V189H449V186Q448 183 436 95T421 3V0H50V19V31Q50 38 56 46T86 81Q115 113 136 137Q145 147 170 174T204 211T233 244T261 278T284 308T305 340T320 369T333 401T340 431T343 464Q343 527 309 573T212 619Q179 619 154 602T119 569T109 550Q109 549 114 549Q132 549 151 535T170 489Q170 464 154 447T109 429Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-2150-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-2150-TEX-N-32"></use></g></g></g></g></g></svg></mjx-container> belastet. <br /><br /><strong>Gesucht:</strong></p>
<ol>
<li class="horizontalLayoutText">sind die Auflagerkräfte in <mjx-container class="MathJax" jax="SVG"><svg alt="A" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.697ex" height="1.62ex" role="img" focusable="false" viewBox="0 -716 750 716" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2151-TEX-I-1D434" d="M208 74Q208 50 254 46Q272 46 272 35Q272 34 270 22Q267 8 264 4T251 0Q249 0 239 0T205 1T141 2Q70 2 50 0H42Q35 7 35 11Q37 38 48 46H62Q132 49 164 96Q170 102 345 401T523 704Q530 716 547 716H555H572Q578 707 578 706L606 383Q634 60 636 57Q641 46 701 46Q726 46 726 36Q726 34 723 22Q720 7 718 4T704 0Q701 0 690 0T651 1T578 2Q484 2 455 0H443Q437 6 437 9T439 27Q443 40 445 43L449 46H469Q523 49 533 63L521 213H283L249 155Q208 86 208 74ZM516 260Q516 271 504 416T490 562L463 519Q447 492 400 412L310 260L413 259Q516 259 516 260Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2151-TEX-I-1D434"></use></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="B" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.717ex" height="1.545ex" role="img" focusable="false" viewBox="0 -683 759 683" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2152-TEX-I-1D435" d="M231 637Q204 637 199 638T194 649Q194 676 205 682Q206 683 335 683Q594 683 608 681Q671 671 713 636T756 544Q756 480 698 429T565 360L555 357Q619 348 660 311T702 219Q702 146 630 78T453 1Q446 0 242 0Q42 0 39 2Q35 5 35 10Q35 17 37 24Q42 43 47 45Q51 46 62 46H68Q95 46 128 49Q142 52 147 61Q150 65 219 339T288 628Q288 635 231 637ZM649 544Q649 574 634 600T585 634Q578 636 493 637Q473 637 451 637T416 636H403Q388 635 384 626Q382 622 352 506Q352 503 351 500L320 374H401Q482 374 494 376Q554 386 601 434T649 544ZM595 229Q595 273 572 302T512 336Q506 337 429 337Q311 337 310 336Q310 334 293 263T258 122L240 52Q240 48 252 48T333 46Q422 46 429 47Q491 54 543 105T595 229Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-2152-TEX-I-1D435"></use></g></g></g></svg></mjx-container>,</li>
<li class="horizontalLayoutText">die offensichtlichen Nullstäbe,</li>
<li class="horizontalLayoutText">die Kräfte in den Stäben 6,7 und 8 mit Hilfe des Schnitts nach Ritter und</li>
<li class="horizontalLayoutText">die Kräfte in den Stäben 11,17 und 18 .</li>
</ol>
<p>Geben Sie bei allen berechneten Stabkräften an, ob es sich bei den jeweiligen Stab um einen Zug- oder Druckstab handelt.</p>
<p class="horizontalLayoutText"><strong>Gegeben:</strong><br /><mjx-container class="MathJax" jax="SVG"><svg alt="F_{1}=F, F_{2}=2 F, l" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="17.976ex" height="2.009ex" role="img" focusable="false" viewBox="0 -694 7945.6 888" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-2153-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-2153-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-2153-TEX-N-3D" d="M56 347Q56 360 70 367H707Q722 359 722 347Q722 336 708 328L390 327H72Q56 332 56 347ZM56 153Q56 168 72 173H708Q722 163 722 153Q722 140 707 133H70Q56 140 56 153Z"></path><path id="MJX-2153-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-2153-TEX-N-32" d="M109 429Q82 429 66 447T50 491Q50 562 103 614T235 666Q326 666 387 610T449 465Q449 422 429 383T381 315T301 241Q265 210 201 149L142 93L218 92Q375 92 385 97Q392 99 409 186V189H449V186Q448 183 436 95T421 3V0H50V19V31Q50 38 56 46T86 81Q115 113 136 137Q145 147 170 174T204 211T233 244T261 278T284 308T305 340T320 369T333 401T340 431T343 464Q343 527 309 573T212 619Q179 619 154 602T119 569T109 550Q109 549 114 549Q132 549 151 535T170 489Q170 464 154 447T109 429Z"></path><path id="MJX-2153-TEX-I-1D459" d="M117 59Q117 26 142 26Q179 26 205 131Q211 151 215 152Q217 153 225 153H229Q238 153 241 153T246 151T248 144Q247 138 245 128T234 90T214 43T183 6T137 -11Q101 -11 70 11T38 85Q38 97 39 102L104 360Q167 615 167 623Q167 626 166 628T162 632T157 634T149 635T141 636T132 637T122 637Q112 637 109 637T101 638T95 641T94 647Q94 649 96 661Q101 680 107 682T179 688Q194 689 213 690T243 693T254 694Q266 694 266 686Q266 675 193 386T118 83Q118 81 118 75T117 65V59Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-2153-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-2153-TEX-N-31"></use></g></g></g><g data-mml-node="mo" transform="translate(1324.3, 0)"><use xlink:href="#MJX-2153-TEX-N-3D"></use></g><g data-mml-node="mi" transform="translate(2380.1, 0)"><use xlink:href="#MJX-2153-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(3129.1, 0)"><use xlink:href="#MJX-2153-TEX-N-2C"></use></g><g data-mml-node="msub" transform="translate(3573.8, 0)"><g data-mml-node="mi"><use xlink:href="#MJX-2153-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-2153-TEX-N-32"></use></g></g></g><g data-mml-node="mo" transform="translate(4898.1, 0)"><use xlink:href="#MJX-2153-TEX-N-3D"></use></g><g data-mml-node="mn" transform="translate(5953.9, 0)"><use xlink:href="#MJX-2153-TEX-N-32"></use></g><g data-mml-node="mi" transform="translate(6453.9, 0)"><use xlink:href="#MJX-2153-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(7202.9, 0)"><use xlink:href="#MJX-2153-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(7647.6, 0)"><use xlink:href="#MJX-2153-TEX-I-1D459"></use></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f3431b389a1e2006f9ee755.png" alt="Fachwerk wird durch zwei Kräfte belastet" width="750" height="748" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<ol>
<li>Wie groß sind die Stabkräfte $S_{1}, S_{2}$ und $S_{3}$ für das dargestellte System?</li>
<li>Wie ändern sie sich, wenn die Last $F_{2}$ im Knoten $I I$ angreift?</li>
</ol>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f35628489a1e2006f9ee79f.png" alt="Berechne die Stabkräfte für das dargestellte System?" width="692" height="366" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 2;">
<ol>
<li>Wie groß sind die Stabkräfte <mjx-container class="MathJax" jax="SVG"><svg alt="S_{1}, S_{2}" style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="5.606ex" height="2.034ex" role="img" focusable="false" viewBox="0 -705 2477.8 899" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1982-TEX-I-1D446" d="M308 24Q367 24 416 76T466 197Q466 260 414 284Q308 311 278 321T236 341Q176 383 176 462Q176 523 208 573T273 648Q302 673 343 688T407 704H418H425Q521 704 564 640Q565 640 577 653T603 682T623 704Q624 704 627 704T632 705Q645 705 645 698T617 577T585 459T569 456Q549 456 549 465Q549 471 550 475Q550 478 551 494T553 520Q553 554 544 579T526 616T501 641Q465 662 419 662Q362 662 313 616T263 510Q263 480 278 458T319 427Q323 425 389 408T456 390Q490 379 522 342T554 242Q554 216 546 186Q541 164 528 137T492 78T426 18T332 -20Q320 -22 298 -22Q199 -22 144 33L134 44L106 13Q83 -14 78 -18T65 -22Q52 -22 52 -14Q52 -11 110 221Q112 227 130 227H143Q149 221 149 216Q149 214 148 207T144 186T142 153Q144 114 160 87T203 47T255 29T308 24Z"></path><path id="MJX-1982-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-1982-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-1982-TEX-N-32" d="M109 429Q82 429 66 447T50 491Q50 562 103 614T235 666Q326 666 387 610T449 465Q449 422 429 383T381 315T301 241Q265 210 201 149L142 93L218 92Q375 92 385 97Q392 99 409 186V189H449V186Q448 183 436 95T421 3V0H50V19V31Q50 38 56 46T86 81Q115 113 136 137Q145 147 170 174T204 211T233 244T261 278T284 308T305 340T320 369T333 401T340 431T343 464Q343 527 309 573T212 619Q179 619 154 602T119 569T109 550Q109 549 114 549Q132 549 151 535T170 489Q170 464 154 447T109 429Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-1982-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-1982-TEX-N-31"></use></g></g></g><g data-mml-node="mo" transform="translate(1016.6, 0)"><use xlink:href="#MJX-1982-TEX-N-2C"></use></g><g data-mml-node="msub" transform="translate(1461.2, 0)"><g data-mml-node="mi"><use xlink:href="#MJX-1982-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-1982-TEX-N-32"></use></g></g></g></g></g></svg></mjx-container> und <mjx-container class="MathJax" jax="SVG"><svg alt="S_{3}" style="vertical-align: -0.375ex" xmlns="http://www.w3.org/2000/svg" width="2.3ex" height="1.97ex" role="img" focusable="false" viewBox="0 -705 1016.6 870.6" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1983-TEX-I-1D446" d="M308 24Q367 24 416 76T466 197Q466 260 414 284Q308 311 278 321T236 341Q176 383 176 462Q176 523 208 573T273 648Q302 673 343 688T407 704H418H425Q521 704 564 640Q565 640 577 653T603 682T623 704Q624 704 627 704T632 705Q645 705 645 698T617 577T585 459T569 456Q549 456 549 465Q549 471 550 475Q550 478 551 494T553 520Q553 554 544 579T526 616T501 641Q465 662 419 662Q362 662 313 616T263 510Q263 480 278 458T319 427Q323 425 389 408T456 390Q490 379 522 342T554 242Q554 216 546 186Q541 164 528 137T492 78T426 18T332 -20Q320 -22 298 -22Q199 -22 144 33L134 44L106 13Q83 -14 78 -18T65 -22Q52 -22 52 -14Q52 -11 110 221Q112 227 130 227H143Q149 221 149 216Q149 214 148 207T144 186T142 153Q144 114 160 87T203 47T255 29T308 24Z"></path><path id="MJX-1983-TEX-N-33" d="M127 463Q100 463 85 480T69 524Q69 579 117 622T233 665Q268 665 277 664Q351 652 390 611T430 522Q430 470 396 421T302 350L299 348Q299 347 308 345T337 336T375 315Q457 262 457 175Q457 96 395 37T238 -22Q158 -22 100 21T42 130Q42 158 60 175T105 193Q133 193 151 175T169 130Q169 119 166 110T159 94T148 82T136 74T126 70T118 67L114 66Q165 21 238 21Q293 21 321 74Q338 107 338 175V195Q338 290 274 322Q259 328 213 329L171 330L168 332Q166 335 166 348Q166 366 174 366Q202 366 232 371Q266 376 294 413T322 525V533Q322 590 287 612Q265 626 240 626Q208 626 181 615T143 592T132 580H135Q138 579 143 578T153 573T165 566T175 555T183 540T186 520Q186 498 172 481T127 463Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-1983-TEX-I-1D446"></use></g><g data-mml-node="TeXAtom" transform="translate(613, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-1983-TEX-N-33"></use></g></g></g></g></g></svg></mjx-container> für das dargestellte System?</li>
<li>Wie ändern sie sich, wenn die Last <mjx-container class="MathJax" jax="SVG"><svg alt="F_{2}" style="vertical-align: -0.339ex" xmlns="http://www.w3.org/2000/svg" width="2.368ex" height="1.878ex" role="img" focusable="false" viewBox="0 -680 1046.6 830" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1984-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-1984-TEX-N-32" d="M109 429Q82 429 66 447T50 491Q50 562 103 614T235 666Q326 666 387 610T449 465Q449 422 429 383T381 315T301 241Q265 210 201 149L142 93L218 92Q375 92 385 97Q392 99 409 186V189H449V186Q448 183 436 95T421 3V0H50V19V31Q50 38 56 46T86 81Q115 113 136 137Q145 147 170 174T204 211T233 244T261 278T284 308T305 340T320 369T333 401T340 431T343 464Q343 527 309 573T212 619Q179 619 154 602T119 569T109 550Q109 549 114 549Q132 549 151 535T170 489Q170 464 154 447T109 429Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="msub"><g data-mml-node="mi"><use xlink:href="#MJX-1984-TEX-I-1D439"></use></g><g data-mml-node="TeXAtom" transform="translate(643, -150) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mn"><use xlink:href="#MJX-1984-TEX-N-32"></use></g></g></g></g></g></svg></mjx-container> im Knoten <mjx-container class="MathJax" jax="SVG"><svg alt="I I" style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="2.281ex" height="1.545ex" role="img" focusable="false" viewBox="0 -683 1008 683" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1985-TEX-I-1D43C" d="M43 1Q26 1 26 10Q26 12 29 24Q34 43 39 45Q42 46 54 46H60Q120 46 136 53Q137 53 138 54Q143 56 149 77T198 273Q210 318 216 344Q286 624 286 626Q284 630 284 631Q274 637 213 637H193Q184 643 189 662Q193 677 195 680T209 683H213Q285 681 359 681Q481 681 487 683H497Q504 676 504 672T501 655T494 639Q491 637 471 637Q440 637 407 634Q393 631 388 623Q381 609 337 432Q326 385 315 341Q245 65 245 59Q245 52 255 50T307 46H339Q345 38 345 37T342 19Q338 6 332 0H316Q279 2 179 2Q143 2 113 2T65 2T43 1Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1985-TEX-I-1D43C"></use></g><g data-mml-node="mi" transform="translate(504, 0)"><use xlink:href="#MJX-1985-TEX-I-1D43C"></use></g></g></g></svg></mjx-container> angreift?</li>
</ol>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img src="https://storage.googleapis.com/max-academy-image-bucket/5f35628489a1e2006f9ee79f.png" alt="Berechne die Stabkräfte für das dargestellte System?" width="692" height="366" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">

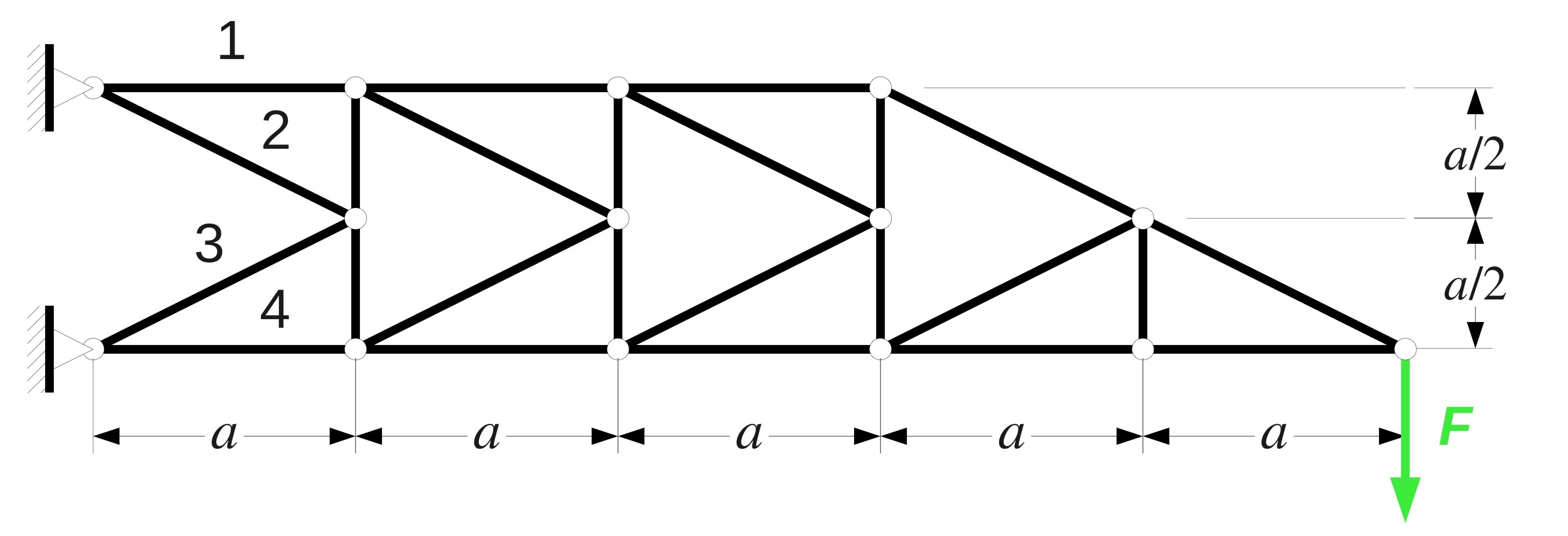

<p>Ermitteln Sie für das dargestellte Fachwerk die Kräfte in den Stäben 1 bis 9.</p>
<p> </p>
<p><strong>Gegeben:</strong> <br />$ F=1 \mathrm{kN} $</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/6029fb23829bd733d42322aa.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Ermitteln Sie für das dargestellte Fachwerk die Kräfte in den Stäben 1 bis 9.</p>
<p> </p>
<p><strong>Gegeben:</strong> <br /><mjx-container class="MathJax" jax="SVG"><svg alt=" F=1 \mathrm{kN} " style="vertical-align: -0.186ex" xmlns="http://www.w3.org/2000/svg" width="8.734ex" height="1.756ex" role="img" focusable="false" viewBox="0 -694 3860.6 776" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1806-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-1806-TEX-N-3D" d="M56 347Q56 360 70 367H707Q722 359 722 347Q722 336 708 328L390 327H72Q56 332 56 347ZM56 153Q56 168 72 173H708Q722 163 722 153Q722 140 707 133H70Q56 140 56 153Z"></path><path id="MJX-1806-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-1806-TEX-N-6B" d="M36 46H50Q89 46 97 60V68Q97 77 97 91T97 124T98 167T98 217T98 272T98 329Q98 366 98 407T98 482T98 542T97 586T97 603Q94 622 83 628T38 637H20V660Q20 683 22 683L32 684Q42 685 61 686T98 688Q115 689 135 690T165 693T176 694H179V463L180 233L240 287Q300 341 304 347Q310 356 310 364Q310 383 289 385H284V431H293Q308 428 412 428Q475 428 484 431H489V385H476Q407 380 360 341Q286 278 286 274Q286 273 349 181T420 79Q434 60 451 53T500 46H511V0H505Q496 3 418 3Q322 3 307 0H299V46H306Q330 48 330 65Q330 72 326 79Q323 84 276 153T228 222L176 176V120V84Q176 65 178 59T189 49Q210 46 238 46H254V0H246Q231 3 137 3T28 0H20V46H36Z"></path><path id="MJX-1806-TEX-N-4E" d="M42 46Q74 48 94 56T118 69T128 86V634H124Q114 637 52 637H25V683H232L235 680Q237 679 322 554T493 303L578 178V598Q572 608 568 613T544 627T492 637H475V683H483Q498 680 600 680Q706 680 715 683H724V637H707Q634 633 622 598L621 302V6L614 0H600Q585 0 582 3T481 150T282 443T171 605V345L172 86Q183 50 257 46H274V0H265Q250 3 150 3Q48 3 33 0H25V46H42Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1806-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(1026.8, 0)"><use xlink:href="#MJX-1806-TEX-N-3D"></use></g><g data-mml-node="mn" transform="translate(2082.6, 0)"><use xlink:href="#MJX-1806-TEX-N-31"></use></g><g data-mml-node="TeXAtom" data-mjx-texclass="ORD" transform="translate(2582.6, 0)"><g data-mml-node="mi"><use xlink:href="#MJX-1806-TEX-N-6B"></use></g><g data-mml-node="mi" transform="translate(528, 0)"><use xlink:href="#MJX-1806-TEX-N-4E"></use></g></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/6029fb23829bd733d42322aa.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Für das abgebildete Fachwerk sind die Kräfte in den Stäben 1 bis 6 zu bestimmen.</p>
<p><br /><strong>Gegeben:</strong> <br />$ F=1 \ \mathrm{kN},\ \ \alpha=30^{\circ} $</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/6029fc1f829bd733d4232326.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Für das abgebildete Fachwerk sind die Kräfte in den Stäben 1 bis 6 zu bestimmen.</p>
<p><br /><strong>Gegeben:</strong> <br /><mjx-container class="MathJax" jax="SVG"><svg alt=" F=1 \ \mathrm{kN},\ \ \alpha=30^{\circ} " style="vertical-align: -0.439ex" xmlns="http://www.w3.org/2000/svg" width="19.078ex" height="2.038ex" role="img" focusable="false" viewBox="0 -707 8432.3 901" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1816-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path><path id="MJX-1816-TEX-N-3D" d="M56 347Q56 360 70 367H707Q722 359 722 347Q722 336 708 328L390 327H72Q56 332 56 347ZM56 153Q56 168 72 173H708Q722 163 722 153Q722 140 707 133H70Q56 140 56 153Z"></path><path id="MJX-1816-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-1816-TEX-N-A0" d=""></path><path id="MJX-1816-TEX-N-6B" d="M36 46H50Q89 46 97 60V68Q97 77 97 91T97 124T98 167T98 217T98 272T98 329Q98 366 98 407T98 482T98 542T97 586T97 603Q94 622 83 628T38 637H20V660Q20 683 22 683L32 684Q42 685 61 686T98 688Q115 689 135 690T165 693T176 694H179V463L180 233L240 287Q300 341 304 347Q310 356 310 364Q310 383 289 385H284V431H293Q308 428 412 428Q475 428 484 431H489V385H476Q407 380 360 341Q286 278 286 274Q286 273 349 181T420 79Q434 60 451 53T500 46H511V0H505Q496 3 418 3Q322 3 307 0H299V46H306Q330 48 330 65Q330 72 326 79Q323 84 276 153T228 222L176 176V120V84Q176 65 178 59T189 49Q210 46 238 46H254V0H246Q231 3 137 3T28 0H20V46H36Z"></path><path id="MJX-1816-TEX-N-4E" d="M42 46Q74 48 94 56T118 69T128 86V634H124Q114 637 52 637H25V683H232L235 680Q237 679 322 554T493 303L578 178V598Q572 608 568 613T544 627T492 637H475V683H483Q498 680 600 680Q706 680 715 683H724V637H707Q634 633 622 598L621 302V6L614 0H600Q585 0 582 3T481 150T282 443T171 605V345L172 86Q183 50 257 46H274V0H265Q250 3 150 3Q48 3 33 0H25V46H42Z"></path><path id="MJX-1816-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-1816-TEX-I-1D6FC" d="M34 156Q34 270 120 356T309 442Q379 442 421 402T478 304Q484 275 485 237V208Q534 282 560 374Q564 388 566 390T582 393Q603 393 603 385Q603 376 594 346T558 261T497 161L486 147L487 123Q489 67 495 47T514 26Q528 28 540 37T557 60Q559 67 562 68T577 70Q597 70 597 62Q597 56 591 43Q579 19 556 5T512 -10H505Q438 -10 414 62L411 69L400 61Q390 53 370 41T325 18T267 -2T203 -11Q124 -11 79 39T34 156ZM208 26Q257 26 306 47T379 90L403 112Q401 255 396 290Q382 405 304 405Q235 405 183 332Q156 292 139 224T121 120Q121 71 146 49T208 26Z"></path><path id="MJX-1816-TEX-N-33" d="M127 463Q100 463 85 480T69 524Q69 579 117 622T233 665Q268 665 277 664Q351 652 390 611T430 522Q430 470 396 421T302 350L299 348Q299 347 308 345T337 336T375 315Q457 262 457 175Q457 96 395 37T238 -22Q158 -22 100 21T42 130Q42 158 60 175T105 193Q133 193 151 175T169 130Q169 119 166 110T159 94T148 82T136 74T126 70T118 67L114 66Q165 21 238 21Q293 21 321 74Q338 107 338 175V195Q338 290 274 322Q259 328 213 329L171 330L168 332Q166 335 166 348Q166 366 174 366Q202 366 232 371Q266 376 294 413T322 525V533Q322 590 287 612Q265 626 240 626Q208 626 181 615T143 592T132 580H135Q138 579 143 578T153 573T165 566T175 555T183 540T186 520Q186 498 172 481T127 463Z"></path><path id="MJX-1816-TEX-N-30" d="M96 585Q152 666 249 666Q297 666 345 640T423 548Q460 465 460 320Q460 165 417 83Q397 41 362 16T301 -15T250 -22Q224 -22 198 -16T137 16T82 83Q39 165 39 320Q39 494 96 585ZM321 597Q291 629 250 629Q208 629 178 597Q153 571 145 525T137 333Q137 175 145 125T181 46Q209 16 250 16Q290 16 318 46Q347 76 354 130T362 333Q362 478 354 524T321 597Z"></path><path id="MJX-1816-TEX-N-2218" d="M55 251Q55 328 112 386T249 444T386 388T444 249Q444 171 388 113T250 55Q170 55 113 112T55 251ZM245 403Q188 403 142 361T96 250Q96 183 141 140T250 96Q284 96 313 109T354 135T375 160Q403 197 403 250Q403 313 360 358T245 403Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1816-TEX-I-1D439"></use></g><g data-mml-node="mo" transform="translate(1026.8, 0)"><use xlink:href="#MJX-1816-TEX-N-3D"></use></g><g data-mml-node="mn" transform="translate(2082.6, 0)"><use xlink:href="#MJX-1816-TEX-N-31"></use></g><g data-mml-node="mtext" transform="translate(2582.6, 0)"><use xlink:href="#MJX-1816-TEX-N-A0"></use></g><g data-mml-node="TeXAtom" data-mjx-texclass="ORD" transform="translate(2832.6, 0)"><g data-mml-node="mi"><use xlink:href="#MJX-1816-TEX-N-6B"></use></g><g data-mml-node="mi" transform="translate(528, 0)"><use xlink:href="#MJX-1816-TEX-N-4E"></use></g></g><g data-mml-node="mo" transform="translate(4110.6, 0)"><use xlink:href="#MJX-1816-TEX-N-2C"></use></g><g data-mml-node="mtext" transform="translate(4555.2, 0)"><use xlink:href="#MJX-1816-TEX-N-A0"></use></g><g data-mml-node="mtext" transform="translate(4805.2, 0)"><use xlink:href="#MJX-1816-TEX-N-A0"></use></g><g data-mml-node="mi" transform="translate(5055.2, 0)"><use xlink:href="#MJX-1816-TEX-I-1D6FC"></use></g><g data-mml-node="mo" transform="translate(5973, 0)"><use xlink:href="#MJX-1816-TEX-N-3D"></use></g><g data-mml-node="msup" transform="translate(7028.8, 0)"><g data-mml-node="mn"><use xlink:href="#MJX-1816-TEX-N-33"></use><use xlink:href="#MJX-1816-TEX-N-30" transform="translate(500, 0)"></use></g><g data-mml-node="TeXAtom" transform="translate(1000, 393.1) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mo"><use xlink:href="#MJX-1816-TEX-N-2218"></use></g></g></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/6029fc1f829bd733d4232326.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p class="horizontalLayoutText">Das abgebildete Fachwerk wird durch die Kraft $ F $ belastet. Wie groß sind die Kräfte in den Stäben 1 bis $ 4 ? $</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 2;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/6029ffe4829bd733d4232692.png?dummy=0.06597981217235982" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p class="horizontalLayoutText">Das abgebildete Fachwerk wird durch die Kraft <mjx-container class="MathJax" jax="SVG"><svg alt=" F " style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.695ex" height="1.538ex" role="img" focusable="false" viewBox="0 -680 749 680" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1839-TEX-I-1D439" d="M48 1Q31 1 31 11Q31 13 34 25Q38 41 42 43T65 46Q92 46 125 49Q139 52 144 61Q146 66 215 342T285 622Q285 629 281 629Q273 632 228 634H197Q191 640 191 642T193 659Q197 676 203 680H742Q749 676 749 669Q749 664 736 557T722 447Q720 440 702 440H690Q683 445 683 453Q683 454 686 477T689 530Q689 560 682 579T663 610T626 626T575 633T503 634H480Q398 633 393 631Q388 629 386 623Q385 622 352 492L320 363H375Q378 363 398 363T426 364T448 367T472 374T489 386Q502 398 511 419T524 457T529 475Q532 480 548 480H560Q567 475 567 470Q567 467 536 339T502 207Q500 200 482 200H470Q463 206 463 212Q463 215 468 234T473 274Q473 303 453 310T364 317H309L277 190Q245 66 245 60Q245 46 334 46H359Q365 40 365 39T363 19Q359 6 353 0H336Q295 2 185 2Q120 2 86 2T48 1Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1839-TEX-I-1D439"></use></g></g></g></svg></mjx-container> belastet. Wie groß sind die Kräfte in den Stäben 1 bis <mjx-container class="MathJax" jax="SVG"><svg alt=" 4 ? " style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="2.199ex" height="1.595ex" role="img" focusable="false" viewBox="0 -705 972 705" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1840-TEX-N-34" d="M462 0Q444 3 333 3Q217 3 199 0H190V46H221Q241 46 248 46T265 48T279 53T286 61Q287 63 287 115V165H28V211L179 442Q332 674 334 675Q336 677 355 677H373L379 671V211H471V165H379V114Q379 73 379 66T385 54Q393 47 442 46H471V0H462ZM293 211V545L74 212L183 211H293Z"></path><path id="MJX-1840-TEX-N-3F" d="M226 668Q190 668 162 656T124 632L114 621Q116 621 119 620T130 616T145 607T157 591T162 567Q162 544 147 529T109 514T71 528T55 566Q55 625 100 661T199 704Q201 704 210 704T224 705H228Q281 705 320 692T378 656T407 612T416 567Q416 503 361 462Q267 395 247 303Q242 279 242 241V224Q242 205 239 202T222 198T205 201T202 218V249Q204 320 220 371T255 445T292 491T315 537Q317 546 317 574V587Q317 604 315 615T304 640T277 661T226 668ZM162 61Q162 89 180 105T224 121Q247 119 264 104T281 61Q281 31 264 16T222 1Q197 1 180 16T162 61Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mn"><use xlink:href="#MJX-1840-TEX-N-34"></use></g><g data-mml-node="mo" transform="translate(500, 0)"><use xlink:href="#MJX-1840-TEX-N-3F"></use></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 2;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/6029ffe4829bd733d4232692.png?dummy=0.06597981217235982" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Das abgebildete Fachwerk ist im Punkt $ A $ gelenkig gelagert. Es wird im Punkt $ C $ durch ein waagerecht verlaufendes Seil gehalten, das im Punkt $ B $ befestigt ist. Im Punkt $ D $ hängt an einem Seil die Masse $ m $.</p>
<ol style="list-style-type: lower-alpha;">
<li>Wie groß ist die Lagerkraft im Punkt $ A $ und die Kraft im Seil $ B C ? $</li>
<li>Wie groß sind die Kräfte in den Stäben 1,2 und 3?</li>
</ol>
<p><strong>Gegeben:</strong> $ \alpha=30^{\circ}, m=100 \mathrm{~kg} $</p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/602a0038829bd733d42326dd.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

<div class="horizontalLayoutContainer" style="display: flex; flex-direction: row;">
<div class="horizontalLayoutElement" style="padding-right: 10px; flex: 1;">
<p>Das abgebildete Fachwerk ist im Punkt <mjx-container class="MathJax" jax="SVG"><svg alt=" A " style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.697ex" height="1.62ex" role="img" focusable="false" viewBox="0 -716 750 716" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1885-TEX-I-1D434" d="M208 74Q208 50 254 46Q272 46 272 35Q272 34 270 22Q267 8 264 4T251 0Q249 0 239 0T205 1T141 2Q70 2 50 0H42Q35 7 35 11Q37 38 48 46H62Q132 49 164 96Q170 102 345 401T523 704Q530 716 547 716H555H572Q578 707 578 706L606 383Q634 60 636 57Q641 46 701 46Q726 46 726 36Q726 34 723 22Q720 7 718 4T704 0Q701 0 690 0T651 1T578 2Q484 2 455 0H443Q437 6 437 9T439 27Q443 40 445 43L449 46H469Q523 49 533 63L521 213H283L249 155Q208 86 208 74ZM516 260Q516 271 504 416T490 562L463 519Q447 492 400 412L310 260L413 259Q516 259 516 260Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1885-TEX-I-1D434"></use></g></g></g></svg></mjx-container> gelenkig gelagert. Es wird im Punkt <mjx-container class="MathJax" jax="SVG"><svg alt=" C " style="vertical-align: -0.05ex" xmlns="http://www.w3.org/2000/svg" width="1.719ex" height="1.645ex" role="img" focusable="false" viewBox="0 -705 760 727" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1886-TEX-I-1D436" d="M50 252Q50 367 117 473T286 641T490 704Q580 704 633 653Q642 643 648 636T656 626L657 623Q660 623 684 649Q691 655 699 663T715 679T725 690L740 705H746Q760 705 760 698Q760 694 728 561Q692 422 692 421Q690 416 687 415T669 413H653Q647 419 647 422Q647 423 648 429T650 449T651 481Q651 552 619 605T510 659Q484 659 454 652T382 628T299 572T226 479Q194 422 175 346T156 222Q156 108 232 58Q280 24 350 24Q441 24 512 92T606 240Q610 253 612 255T628 257Q648 257 648 248Q648 243 647 239Q618 132 523 55T319 -22Q206 -22 128 53T50 252Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1886-TEX-I-1D436"></use></g></g></g></svg></mjx-container> durch ein waagerecht verlaufendes Seil gehalten, das im Punkt <mjx-container class="MathJax" jax="SVG"><svg alt=" B " style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.717ex" height="1.545ex" role="img" focusable="false" viewBox="0 -683 759 683" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1887-TEX-I-1D435" d="M231 637Q204 637 199 638T194 649Q194 676 205 682Q206 683 335 683Q594 683 608 681Q671 671 713 636T756 544Q756 480 698 429T565 360L555 357Q619 348 660 311T702 219Q702 146 630 78T453 1Q446 0 242 0Q42 0 39 2Q35 5 35 10Q35 17 37 24Q42 43 47 45Q51 46 62 46H68Q95 46 128 49Q142 52 147 61Q150 65 219 339T288 628Q288 635 231 637ZM649 544Q649 574 634 600T585 634Q578 636 493 637Q473 637 451 637T416 636H403Q388 635 384 626Q382 622 352 506Q352 503 351 500L320 374H401Q482 374 494 376Q554 386 601 434T649 544ZM595 229Q595 273 572 302T512 336Q506 337 429 337Q311 337 310 336Q310 334 293 263T258 122L240 52Q240 48 252 48T333 46Q422 46 429 47Q491 54 543 105T595 229Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1887-TEX-I-1D435"></use></g></g></g></svg></mjx-container> befestigt ist. Im Punkt <mjx-container class="MathJax" jax="SVG"><svg alt=" D " style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.873ex" height="1.545ex" role="img" focusable="false" viewBox="0 -683 828 683" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1888-TEX-I-1D437" d="M287 628Q287 635 230 637Q207 637 200 638T193 647Q193 655 197 667T204 682Q206 683 403 683Q570 682 590 682T630 676Q702 659 752 597T803 431Q803 275 696 151T444 3L430 1L236 0H125H72Q48 0 41 2T33 11Q33 13 36 25Q40 41 44 43T67 46Q94 46 127 49Q141 52 146 61Q149 65 218 339T287 628ZM703 469Q703 507 692 537T666 584T629 613T590 629T555 636Q553 636 541 636T512 636T479 637H436Q392 637 386 627Q384 623 313 339T242 52Q242 48 253 48T330 47Q335 47 349 47T373 46Q499 46 581 128Q617 164 640 212T683 339T703 469Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1888-TEX-I-1D437"></use></g></g></g></svg></mjx-container> hängt an einem Seil die Masse <mjx-container class="MathJax" jax="SVG"><svg alt=" m " style="vertical-align: -0.025ex" xmlns="http://www.w3.org/2000/svg" width="1.986ex" height="1.025ex" role="img" focusable="false" viewBox="0 -442 878 453" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1889-TEX-I-1D45A" d="M21 287Q22 293 24 303T36 341T56 388T88 425T132 442T175 435T205 417T221 395T229 376L231 369Q231 367 232 367L243 378Q303 442 384 442Q401 442 415 440T441 433T460 423T475 411T485 398T493 385T497 373T500 364T502 357L510 367Q573 442 659 442Q713 442 746 415T780 336Q780 285 742 178T704 50Q705 36 709 31T724 26Q752 26 776 56T815 138Q818 149 821 151T837 153Q857 153 857 145Q857 144 853 130Q845 101 831 73T785 17T716 -10Q669 -10 648 17T627 73Q627 92 663 193T700 345Q700 404 656 404H651Q565 404 506 303L499 291L466 157Q433 26 428 16Q415 -11 385 -11Q372 -11 364 -4T353 8T350 18Q350 29 384 161L420 307Q423 322 423 345Q423 404 379 404H374Q288 404 229 303L222 291L189 157Q156 26 151 16Q138 -11 108 -11Q95 -11 87 -5T76 7T74 17Q74 30 112 181Q151 335 151 342Q154 357 154 369Q154 405 129 405Q107 405 92 377T69 316T57 280Q55 278 41 278H27Q21 284 21 287Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1889-TEX-I-1D45A"></use></g></g></g></svg></mjx-container>.</p>
<ol style="list-style-type: lower-alpha;">
<li>Wie groß ist die Lagerkraft im Punkt <mjx-container class="MathJax" jax="SVG"><svg alt=" A " style="vertical-align: 0" xmlns="http://www.w3.org/2000/svg" width="1.697ex" height="1.62ex" role="img" focusable="false" viewBox="0 -716 750 716" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1890-TEX-I-1D434" d="M208 74Q208 50 254 46Q272 46 272 35Q272 34 270 22Q267 8 264 4T251 0Q249 0 239 0T205 1T141 2Q70 2 50 0H42Q35 7 35 11Q37 38 48 46H62Q132 49 164 96Q170 102 345 401T523 704Q530 716 547 716H555H572Q578 707 578 706L606 383Q634 60 636 57Q641 46 701 46Q726 46 726 36Q726 34 723 22Q720 7 718 4T704 0Q701 0 690 0T651 1T578 2Q484 2 455 0H443Q437 6 437 9T439 27Q443 40 445 43L449 46H469Q523 49 533 63L521 213H283L249 155Q208 86 208 74ZM516 260Q516 271 504 416T490 562L463 519Q447 492 400 412L310 260L413 259Q516 259 516 260Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1890-TEX-I-1D434"></use></g></g></g></svg></mjx-container> und die Kraft im Seil <mjx-container class="MathJax" jax="SVG"><svg alt=" B C ? " style="vertical-align: -0.05ex" xmlns="http://www.w3.org/2000/svg" width="4.505ex" height="1.645ex" role="img" focusable="false" viewBox="0 -705 1991 727" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1891-TEX-I-1D435" d="M231 637Q204 637 199 638T194 649Q194 676 205 682Q206 683 335 683Q594 683 608 681Q671 671 713 636T756 544Q756 480 698 429T565 360L555 357Q619 348 660 311T702 219Q702 146 630 78T453 1Q446 0 242 0Q42 0 39 2Q35 5 35 10Q35 17 37 24Q42 43 47 45Q51 46 62 46H68Q95 46 128 49Q142 52 147 61Q150 65 219 339T288 628Q288 635 231 637ZM649 544Q649 574 634 600T585 634Q578 636 493 637Q473 637 451 637T416 636H403Q388 635 384 626Q382 622 352 506Q352 503 351 500L320 374H401Q482 374 494 376Q554 386 601 434T649 544ZM595 229Q595 273 572 302T512 336Q506 337 429 337Q311 337 310 336Q310 334 293 263T258 122L240 52Q240 48 252 48T333 46Q422 46 429 47Q491 54 543 105T595 229Z"></path><path id="MJX-1891-TEX-I-1D436" d="M50 252Q50 367 117 473T286 641T490 704Q580 704 633 653Q642 643 648 636T656 626L657 623Q660 623 684 649Q691 655 699 663T715 679T725 690L740 705H746Q760 705 760 698Q760 694 728 561Q692 422 692 421Q690 416 687 415T669 413H653Q647 419 647 422Q647 423 648 429T650 449T651 481Q651 552 619 605T510 659Q484 659 454 652T382 628T299 572T226 479Q194 422 175 346T156 222Q156 108 232 58Q280 24 350 24Q441 24 512 92T606 240Q610 253 612 255T628 257Q648 257 648 248Q648 243 647 239Q618 132 523 55T319 -22Q206 -22 128 53T50 252Z"></path><path id="MJX-1891-TEX-N-3F" d="M226 668Q190 668 162 656T124 632L114 621Q116 621 119 620T130 616T145 607T157 591T162 567Q162 544 147 529T109 514T71 528T55 566Q55 625 100 661T199 704Q201 704 210 704T224 705H228Q281 705 320 692T378 656T407 612T416 567Q416 503 361 462Q267 395 247 303Q242 279 242 241V224Q242 205 239 202T222 198T205 201T202 218V249Q204 320 220 371T255 445T292 491T315 537Q317 546 317 574V587Q317 604 315 615T304 640T277 661T226 668ZM162 61Q162 89 180 105T224 121Q247 119 264 104T281 61Q281 31 264 16T222 1Q197 1 180 16T162 61Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1891-TEX-I-1D435"></use></g><g data-mml-node="mi" transform="translate(759, 0)"><use xlink:href="#MJX-1891-TEX-I-1D436"></use></g><g data-mml-node="mo" transform="translate(1519, 0)"><use xlink:href="#MJX-1891-TEX-N-3F"></use></g></g></g></svg></mjx-container></li>
<li>Wie groß sind die Kräfte in den Stäben 1,2 und 3?</li>
</ol>
<p><strong>Gegeben:</strong> <mjx-container class="MathJax" jax="SVG"><svg alt=" \alpha=30^{\circ}, m=100 \mathrm{~kg} " style="vertical-align: -0.466ex" xmlns="http://www.w3.org/2000/svg" width="19.935ex" height="2.066ex" role="img" focusable="false" viewBox="0 -707 8811.3 913" xmlns:xlink="http://www.w3.org/1999/xlink"><defs><path id="MJX-1892-TEX-I-1D6FC" d="M34 156Q34 270 120 356T309 442Q379 442 421 402T478 304Q484 275 485 237V208Q534 282 560 374Q564 388 566 390T582 393Q603 393 603 385Q603 376 594 346T558 261T497 161L486 147L487 123Q489 67 495 47T514 26Q528 28 540 37T557 60Q559 67 562 68T577 70Q597 70 597 62Q597 56 591 43Q579 19 556 5T512 -10H505Q438 -10 414 62L411 69L400 61Q390 53 370 41T325 18T267 -2T203 -11Q124 -11 79 39T34 156ZM208 26Q257 26 306 47T379 90L403 112Q401 255 396 290Q382 405 304 405Q235 405 183 332Q156 292 139 224T121 120Q121 71 146 49T208 26Z"></path><path id="MJX-1892-TEX-N-3D" d="M56 347Q56 360 70 367H707Q722 359 722 347Q722 336 708 328L390 327H72Q56 332 56 347ZM56 153Q56 168 72 173H708Q722 163 722 153Q722 140 707 133H70Q56 140 56 153Z"></path><path id="MJX-1892-TEX-N-33" d="M127 463Q100 463 85 480T69 524Q69 579 117 622T233 665Q268 665 277 664Q351 652 390 611T430 522Q430 470 396 421T302 350L299 348Q299 347 308 345T337 336T375 315Q457 262 457 175Q457 96 395 37T238 -22Q158 -22 100 21T42 130Q42 158 60 175T105 193Q133 193 151 175T169 130Q169 119 166 110T159 94T148 82T136 74T126 70T118 67L114 66Q165 21 238 21Q293 21 321 74Q338 107 338 175V195Q338 290 274 322Q259 328 213 329L171 330L168 332Q166 335 166 348Q166 366 174 366Q202 366 232 371Q266 376 294 413T322 525V533Q322 590 287 612Q265 626 240 626Q208 626 181 615T143 592T132 580H135Q138 579 143 578T153 573T165 566T175 555T183 540T186 520Q186 498 172 481T127 463Z"></path><path id="MJX-1892-TEX-N-30" d="M96 585Q152 666 249 666Q297 666 345 640T423 548Q460 465 460 320Q460 165 417 83Q397 41 362 16T301 -15T250 -22Q224 -22 198 -16T137 16T82 83Q39 165 39 320Q39 494 96 585ZM321 597Q291 629 250 629Q208 629 178 597Q153 571 145 525T137 333Q137 175 145 125T181 46Q209 16 250 16Q290 16 318 46Q347 76 354 130T362 333Q362 478 354 524T321 597Z"></path><path id="MJX-1892-TEX-N-2218" d="M55 251Q55 328 112 386T249 444T386 388T444 249Q444 171 388 113T250 55Q170 55 113 112T55 251ZM245 403Q188 403 142 361T96 250Q96 183 141 140T250 96Q284 96 313 109T354 135T375 160Q403 197 403 250Q403 313 360 358T245 403Z"></path><path id="MJX-1892-TEX-N-2C" d="M78 35T78 60T94 103T137 121Q165 121 187 96T210 8Q210 -27 201 -60T180 -117T154 -158T130 -185T117 -194Q113 -194 104 -185T95 -172Q95 -168 106 -156T131 -126T157 -76T173 -3V9L172 8Q170 7 167 6T161 3T152 1T140 0Q113 0 96 17Z"></path><path id="MJX-1892-TEX-I-1D45A" d="M21 287Q22 293 24 303T36 341T56 388T88 425T132 442T175 435T205 417T221 395T229 376L231 369Q231 367 232 367L243 378Q303 442 384 442Q401 442 415 440T441 433T460 423T475 411T485 398T493 385T497 373T500 364T502 357L510 367Q573 442 659 442Q713 442 746 415T780 336Q780 285 742 178T704 50Q705 36 709 31T724 26Q752 26 776 56T815 138Q818 149 821 151T837 153Q857 153 857 145Q857 144 853 130Q845 101 831 73T785 17T716 -10Q669 -10 648 17T627 73Q627 92 663 193T700 345Q700 404 656 404H651Q565 404 506 303L499 291L466 157Q433 26 428 16Q415 -11 385 -11Q372 -11 364 -4T353 8T350 18Q350 29 384 161L420 307Q423 322 423 345Q423 404 379 404H374Q288 404 229 303L222 291L189 157Q156 26 151 16Q138 -11 108 -11Q95 -11 87 -5T76 7T74 17Q74 30 112 181Q151 335 151 342Q154 357 154 369Q154 405 129 405Q107 405 92 377T69 316T57 280Q55 278 41 278H27Q21 284 21 287Z"></path><path id="MJX-1892-TEX-N-31" d="M213 578L200 573Q186 568 160 563T102 556H83V602H102Q149 604 189 617T245 641T273 663Q275 666 285 666Q294 666 302 660V361L303 61Q310 54 315 52T339 48T401 46H427V0H416Q395 3 257 3Q121 3 100 0H88V46H114Q136 46 152 46T177 47T193 50T201 52T207 57T213 61V578Z"></path><path id="MJX-1892-TEX-N-A0" d=""></path><path id="MJX-1892-TEX-N-6B" d="M36 46H50Q89 46 97 60V68Q97 77 97 91T97 124T98 167T98 217T98 272T98 329Q98 366 98 407T98 482T98 542T97 586T97 603Q94 622 83 628T38 637H20V660Q20 683 22 683L32 684Q42 685 61 686T98 688Q115 689 135 690T165 693T176 694H179V463L180 233L240 287Q300 341 304 347Q310 356 310 364Q310 383 289 385H284V431H293Q308 428 412 428Q475 428 484 431H489V385H476Q407 380 360 341Q286 278 286 274Q286 273 349 181T420 79Q434 60 451 53T500 46H511V0H505Q496 3 418 3Q322 3 307 0H299V46H306Q330 48 330 65Q330 72 326 79Q323 84 276 153T228 222L176 176V120V84Q176 65 178 59T189 49Q210 46 238 46H254V0H246Q231 3 137 3T28 0H20V46H36Z"></path><path id="MJX-1892-TEX-N-67" d="M329 409Q373 453 429 453Q459 453 472 434T485 396Q485 382 476 371T449 360Q416 360 412 390Q410 404 415 411Q415 412 416 414V415Q388 412 363 393Q355 388 355 386Q355 385 359 381T368 369T379 351T388 325T392 292Q392 230 343 187T222 143Q172 143 123 171Q112 153 112 133Q112 98 138 81Q147 75 155 75T227 73Q311 72 335 67Q396 58 431 26Q470 -13 470 -72Q470 -139 392 -175Q332 -206 250 -206Q167 -206 107 -175Q29 -140 29 -75Q29 -39 50 -15T92 18L103 24Q67 55 67 108Q67 155 96 193Q52 237 52 292Q52 355 102 398T223 442Q274 442 318 416L329 409ZM299 343Q294 371 273 387T221 404Q192 404 171 388T145 343Q142 326 142 292Q142 248 149 227T179 192Q196 182 222 182Q244 182 260 189T283 207T294 227T299 242Q302 258 302 292T299 343ZM403 -75Q403 -50 389 -34T348 -11T299 -2T245 0H218Q151 0 138 -6Q118 -15 107 -34T95 -74Q95 -84 101 -97T122 -127T170 -155T250 -167Q319 -167 361 -139T403 -75Z"></path></defs><g stroke="currentColor" fill="currentColor" stroke-width="0" transform="matrix(1 0 0 -1 0 0)"><g data-mml-node="math"><g data-mml-node="mi"><use xlink:href="#MJX-1892-TEX-I-1D6FC"></use></g><g data-mml-node="mo" transform="translate(917.8, 0)"><use xlink:href="#MJX-1892-TEX-N-3D"></use></g><g data-mml-node="msup" transform="translate(1973.6, 0)"><g data-mml-node="mn"><use xlink:href="#MJX-1892-TEX-N-33"></use><use xlink:href="#MJX-1892-TEX-N-30" transform="translate(500, 0)"></use></g><g data-mml-node="TeXAtom" transform="translate(1000, 393.1) scale(0.707)" data-mjx-texclass="ORD"><g data-mml-node="mo"><use xlink:href="#MJX-1892-TEX-N-2218"></use></g></g></g><g data-mml-node="mo" transform="translate(3377.1, 0)"><use xlink:href="#MJX-1892-TEX-N-2C"></use></g><g data-mml-node="mi" transform="translate(3821.8, 0)"><use xlink:href="#MJX-1892-TEX-I-1D45A"></use></g><g data-mml-node="mo" transform="translate(4977.6, 0)"><use xlink:href="#MJX-1892-TEX-N-3D"></use></g><g data-mml-node="mn" transform="translate(6033.3, 0)"><use xlink:href="#MJX-1892-TEX-N-31"></use><use xlink:href="#MJX-1892-TEX-N-30" transform="translate(500, 0)"></use><use xlink:href="#MJX-1892-TEX-N-30" transform="translate(1000, 0)"></use></g><g data-mml-node="TeXAtom" data-mjx-texclass="ORD" transform="translate(7533.3, 0)"><g data-mml-node="mtext"><use xlink:href="#MJX-1892-TEX-N-A0"></use></g><g data-mml-node="mi" transform="translate(250, 0)"><use xlink:href="#MJX-1892-TEX-N-6B"></use></g><g data-mml-node="mi" transform="translate(778, 0)"><use xlink:href="#MJX-1892-TEX-N-67"></use></g></g></g></g></svg></mjx-container></p>
</div>
<div class="horizontalLayoutElement" style="padding-left: 10px; flex: 1;">
<p class="horizontalLayoutText"><img style="width: 100%;" src="https://storage.googleapis.com/max-academy-image-bucket/602a0038829bd733d42326dd.png" alt="Abbildung" /></p>
</div>
</div>
<p> </p>

Ritterschnittverfahren (Ritterschnitt)

Ermittlung der Stabkräfte im Fachwerk - Rittersche Schnitt

<p>Oft ist es vorteilhaft das Rittersche Schnittverfahren anzuwenden, wenn nur eine Stabkraft im Fachwerk zu bestimmen ist.</p>


<div id=5f1eb52519fd3c405c5cc3ba class="mceNonEditable extraContainerVorgehen"><div class="extraContainerVorgehenHeader mceNonEditable"><div class="icon-vorgehen"></div>Vorgehen</div><div class="theoryExtraContent mceEditable">
<h2 class="content_sub_heading">Rittersche Schnitt zur Berechnung einzelner Stabkräfte</h2>
<ol>
<li>Führe einen Schnitt so aus, dass er durch drei Stäbe geht, die nicht alle an einem Knoten angeschlossen sind.<br /><br /></li>
<li>Bestimme diese Kräfte aus drei Gleichgewichtsbedingungen in der Ebene. Dabei kann es sinnvoll sein, den Bezugspunkt so zu wählen, dass er die geringsten Anzahl an Unbekannten aufweist, also z. B. in einem Schnittpunkt der Wirkungslinien von zwei unbekannten Stabkräften.</li>
</ol>
</div></div>

Eindimensionale Analysis

(Weg)zusammenhängende Räume

Wahr/Falsch

Fundamentalgruppen

Reibung (Gleitreibung)

(Lokal) Kompakte Räume

Beweisaufgabe

Kompakt oder nicht?

Kriterien für Konvergenz von Reihen

Metrische Räume

Vektorbündel

Stetigkeit von Funktionen

Produkt- und Quotientenräume

Quicksort

Elektrotechnik

Sortieralgorithmen

Gleichstrom

Algorithmen

Reihen

Informatik

Häufungspunkte und Cauchy-Folgen

Satz von Green

Grundlagen

Satz von Stokes

Ladung, Strom, Stromdichte, Spannung

Satz von Gauß

Grundlagen der Wellenausbreitung

Ableitung

Konvergenz und Divergenz

Mehrfachintegrale berechnen

Folgen

Integrale

Elektrische Feldgrößen

Energieerhaltung für geschlossene Systeme

Uneigentliches Supremum und Infimum

Vektoranalysis und Mehrfachintegrale

Supremum und Infimum

LR-Zerlegung

reelle Zahlen

Bilanzen offener Systeme

Serlo

Strahlung und Lichtempfindung

Kirchhoffschen Gesetze

(Matrix-) Normen berechnen

Chien, Hrones, Reswick

Überarbeitet

Lyapunov-Stabilität

Reelle Zahlen

Reihenschaltung, Parallelschaltung

Quanten und Materiewellen

Beobachtbarkeit

Grundlagen: Energieniveaus und Feinstruktur

Steuerbarkeit

Grundlagen der Molekülspektroskopie

Nyquist-Kriterium

MIMO-System

Kernspin und NMR-Spektroskopie

Thermodynamik und Kinetik chemischer Reaktionen

Sensitivität

Linearität einer Abbildung prüfen

Elastostatik, Festigkeitslehre

Implizite Funktionen

Grundarten der Belastung

Zug und Druck

Wirtschafts- und Finanzmathematik

Sprungfunktion

Zins-und Barwertrechnung

Kinetik, Kinematik

Thermodynamik

Wärmetransport – Temperaturstrahlung

Energiebilanzen

Ideales Gas

Schwerpunkte paralleler angreifender Kräfte

Rotation um eine feste Achse

Innere Energie

Wärmeenergie

Resultierende Kräfte und Momente ermitteln

Kinematik des Punktes

Enthalpie

Eindimensionale Bewegung

Dissipation

Thermodynamik und Wärme (Kurzweil)

Entropie

Kinetische Theorie

Resultierende und Zerlegung von Kräften

Schwingung

Stetigkeit (mehrdimensional)

Laplace-Transformation

Funktionen (mehrdimensionale)

Kraft- und Drehmomente

Zustandsänderungen

Hier findest du Aufgaben mit Lösungen und Theorie zu: Ritterschnittverfahren (Ritterschnitt)
